S7-200 PLC单一传送指令说明

    可以用来在各存储单元之间进行一个数据传送，数据类型可以是字节(B)、字(W)、双字(DW)和实数(R)。指令中EN为状态端，即当EN前面的逻辑条件满足时，才能进行数据传送。IN是所要传送的数据输入端。OUT是所要传送的数据输出端。ENO是设定的错误条件，SM4.3（运行时间）。

   (1)字节传送。MOV_B为字节传送指令。使能输入有效时，把一个单字节无符号数据由IN传送到OUT所指的字节存储单元。

    梯形图符号：

   IN的操作数范围：VB，IB，QB，MB，SB，SMB，LB，AC，*VD，*AC，*LD和常数。

   OUT的操作数范围：VB，IB，QB，MB，SB，SMB，LB，AC，*VD，*AC，*LD。

   (2)字传送。MOV_W为字传送指令。使能输入有效时，把一个1字长有符号整数由IN传送到OUT所指的字存储单元。

    梯形图符号：

   IN的操作数范围：VW，IW，QW，MW，SW，SMW，LW，T，C，AIW，AC，*VD，*AC，*LD和常数。

   OUT的操作数范围：VW，T，C，IW，QW，SW，MW，SMW，LW，AC，AQW，*VD，*AC，*LD。

   (3)双字传送。MOV_DW为双字传送指令。使能输入有效时，把一个双字长有符号数据由IN传送到OUT所指的双字存储单元。

    梯形图符号：

   IN的操作数范围：VD，ID，QD，MD，SD，SMD，LD，HC，&VB，&IB，&QB，&MB，&SB，&T，&C，AC，*VD，*AC，*LD和常数。

   OUT的操作数范围：VD，ID，QD，MD，SD，SMD，LD，AC，*VD，*AC，*LD。

   (4)实数传送。MOV_R为实数传送指令。使能输入有效时，把一个32位实数由IN传送到OUT所指的双字存储单元。

    梯形图符号：

   IN的操作数范围：VD，ID，QD，MD，SD，SMD，LD，AC，*VD，*AC，*LD和常数。

   OUT的操作数范围：VD，ID，QD，MD，SD，SMD，LD，AC，*VD，*AC，*LD。

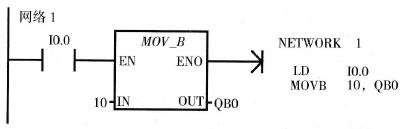

    字节传送电路与MOV_B指令的用法如图7-11所示。

    图7-11    MOV_B指令的用法

    传送字节电路中EN端连接执行条件，IN端指定源操作数，OUT端指定目标操作数。当连接EN端的I0.0的动合触点闭合时，产生的脉冲信号将IN端的常数“10”传送到指定的输出字节QBO。

   MOV_W（传送字）、MOV_DW（传送双字）、MOV_R（传送实数）的指令的用法同MOV_B指令。
