FX系列手持式编程器的基本编程操作

无论是联机方式或是脱机方式，基本编程操作相同，其步骤如下：

1．程序写入

在写入程序前，先对PLC的用户存储器清零。清零过程如下：

清零后即可进行程序写入操作。写入操作有基本指令（包括步进指令共22条）的写入和功能指令的写入。

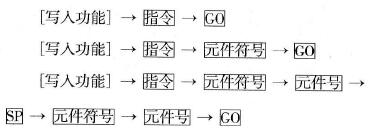

(1)基本指令的写入。基本指令有三种情况：一是仅有指令助记符，不带元件；二是有指令助记符和一个元件；三是有指令助记符带两个元件。写入上面三种基本指令的操作框图如图1-13所示。

图1-13 基本指令的写入

在指令的写入过程中若需要修改，方法如图1-14所示。

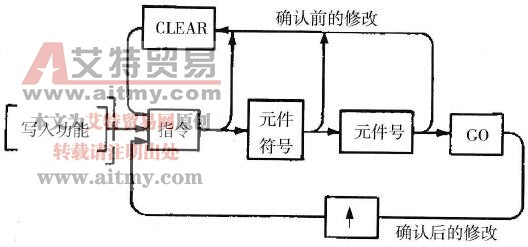

图1-14 基本指令的修改

(2)功能指令的写入。写入功能指令时，按FNC键后再输入功能指令号。这时不能像写入基本指令那样使用元件符号键。

功能指令的输入方法有两种：一是直接输入指令号；二是借助于键的功能，在所显示的指令一览表上检索指令编号后再输入。

功能指令写入的基本操作如图1-15所示。

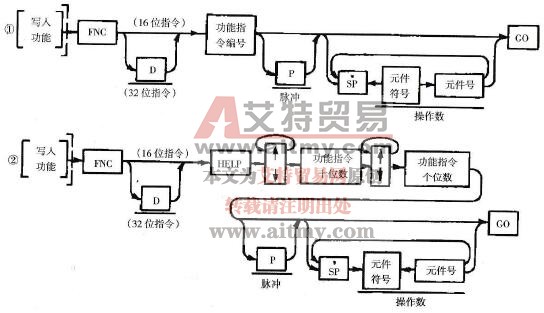

图1-15 功能指令的写入

(3)程序的改写。在程序输入后，如果要对某一程序进行改写，可按下列步骤操作。

①根据步序号读出程序。

②按键后，依次键入指令、元件符号及元件号。

③按键，键入第二元件符号和第二元件号。

④按键，重新写入指令。

(4) NOP的成批写入。在指定范围内，将NOP成批写入的基本操作如图1-16所示。

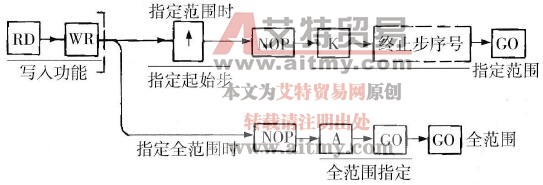

图1-16    NOP的成批写入

2．读出程序

有时需要将已写入的程序读出以便检查。读出程序的方式有几种，如根据步序号、根据指令或根据元件读出，在联机方式下，PLC在运行状态时要读出指令，只能根据步序号读出，若PLC处在停止状态，还可用其他方式渎出程序。

(1)根据步序号读出程序。指定步序号，从PLC用户程序存储中读出程序的基本操作如图1-17所示。

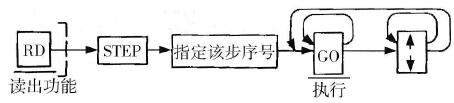

图1-17 根据步序号读出程序

(2)根据指令读出程序。指定指令，从PLC用户程序存储器读出程序的基本操作（此时PLC应处于停止状态）如图1-18所示。

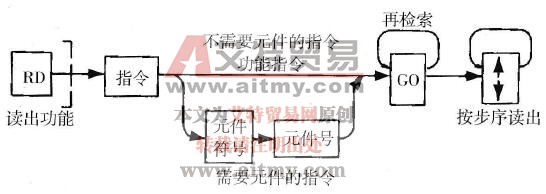

图1-18 根据指令读出程序

(3)根据元件读出程序。指定元件符号和元件号，从PLC用户程序存储器中读m程序的基本操作（此时PLC应处于停止状态）如图1-19所示。

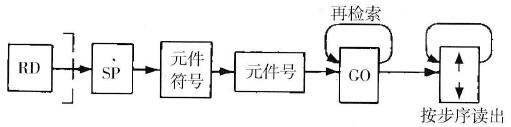

图1-19 根据元件读出程序

3．插入程序

插入程序操作是根据步序号读出程序，在指定的位置上插入指令或指针，其基本操作如图1-20所示。

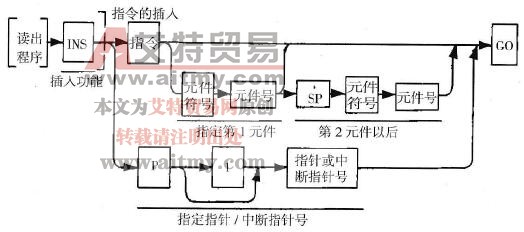

图1-20 插入程序

4．删除程序

删除程序分逐条删除、指定范围删除和NOP式成批删除三种方式。下面以逐条删除为例，介绍删除程序的基本操作。

要删除程序时，先读出有关程序，用光标指定需删除的指令或指针，基本操作如图1-21所示。

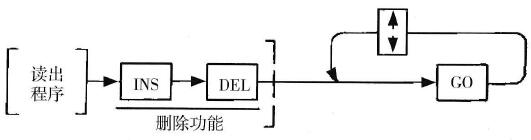

图1-21 删除程序
