FX系列手持式编程器的监控操作

    监控功能可分为监视和测控。监视功能是通过编程器的显示屏监视和确认在联机方式下PLC的动作和控制状态，它包括元件的监视和动作状态监视等。测控功能主要是指编程器对PLC的位元件触点和线圈进行强制ON/OFF，以及对常数的修改。

    1．元件监视

    元件监视是指监视指定元件的ON/OFF状态、设定值及当前值。元件监视的基本操作如图1-22所示。

    图1-22    元件监视

    2．动作状态监视

    利用步进指令监视S的动作状态（状态号从小到大，最多为8点）的键盘操作如下：



    3．ON/OFF

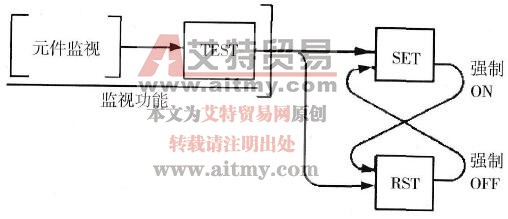

    对元件进行强制ON/OFF操作时，应先对元件进行监视，然后进行测试。基本操作如图1-23所示。

    图1-23    强制ON/OFF

    强制ON/OFF操作只在一个运行周期内有效。

    4．修改T、C设定值

    对元件监视操作后，转到测试功能，可修改T、C的设定值。基本操作如图1-24所示。

    图1-24    修改T、C设定值
