S7-200 PLC逻辑堆栈的操作指令说明

    S7-200系列PLC中有一个9层堆栈，用于处理所有逻辑操作，称为逻辑堆栈。堆栈指令的操作如图7-6所示。

    图7-6    执行ALD、OLD、LPS、LRD、LPP指令对逻辑堆栈的影响

   ALD指令：ALD指令把逻辑堆栈第一、第二级的值作“与”操作，结果置于栈顶。ALD执行后堆栈减少一级。

   OLD指令：OLD指令把逻辑堆栈第一、第二级的值作“或”操作，结果置于栈顶。OLD执行后堆栈减少一级。

   LPS指令：LPS进栈指令把栈顶值复制后压入堆栈，栈底值压出丢失。

   LRD指令：LRD读栈指令把逻辑堆栈第二级的值复制到栈顶，堆栈没有压入和弹出。

   LPP指令：LPP出栈指令把堆栈弹出一级，原第二级的值变为新的栈顶值。

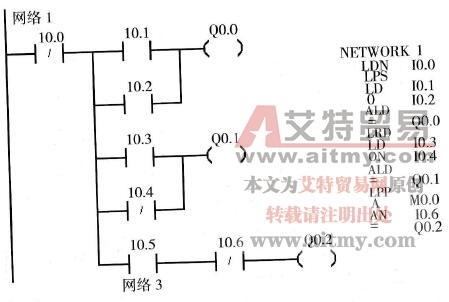

   LPS、LRD、LPP指令的应用见图7-7。

   I_PS、LRD、LPP指令均无操作数。

    图7-7    LPS、LRD、LPP指令的应用
