S7-200 PLC单个数据传送指令

    使用数据传送类指令可以实现存储单元之间的数据传递。根据每次传送数据的多少，分为单个传送指令和块传送指令。此外，西门子S7-200 PLC还提供了在字存储单元实现的最高位字节和最低位字节的数据交换指令、输入字节立即传送指令、输出字节立即传送指令。

    单个数据传送指令用来传送单个的字节、字、双字、实数。指令格式如表4-17。

    表4-17    单个数据传送指令的格式及功能

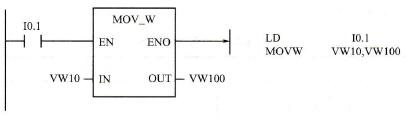

    【例子】  将变量存储器VW10中内容送到VW100中，梯形图及指令表如图4-29所示。

    图4-29    字传送指令示例

    当I0.1闭合时，系统会把字单元VW10[由字节VB10（高8位）和字节VB11（低8位）组成]的内容传送至字单元VW100中。
