S7-200 PLC左、右移位指令

    (1)左移位指令(SHL)

    使能输入有效时，将输入IN的字节、字或双字中的各位向左移N位后（右端补0），将结果输出到OUT指定的存储单元中，最后一次移出位保存在SM1.1。

   (2)右移位指令(SHR)

    使能输入有效时，将输入IN的字节、字或双字中的各位向右移N位后（左端补0），将结果输出到OUT所指定的存储单元中，最后一移出位保存在SM1.1。

    移位指令的指令格式如表4-21所示。

    表4-21    移位指令的指令格式及功能

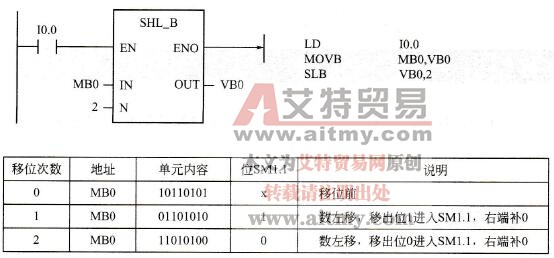

    【例】  将MB0左移2位送VB0，如图4-30所示。

    图4-30    左移位指令示例

    注：

    ①在STL指令中，若IN和OUT指定的存储器不同，则须首先使用数据传送指令MOV将IN中的数据送入OUT所指定的存储单元。

    ②移位指令最大移位位数N≤数据类型(B、W、D)对应的位数。
