S7-200 PLC循环移位指令

    循环移位指令是将移位数据存储单元的首尾相连，同时又与溢出标志SM1.1连接，最后移出的位被移到另一端的同时也被放于SM1.1存储单元中。

   (1)循环左移位指令(ROL)

    使能输入有效时，将IN输入字节、字或双字循环左移N位后，将结果输出到OUT所指定的存储单元中，移出的最后一位的数值送溢出标志位SM1.1。

   (2)循环右移位指令(ROR)

    使能输入有效时，将IN输入无符号数（字节、字或双字）循环右移N位后，将结果输出到OUT所指定的存储单元中，移出的最后一位的数值送溢出标志位SM1.1。

    循环移位指令的指令格式如表4-22所示。

    表4-22    循环移位指令的指令格式及功能

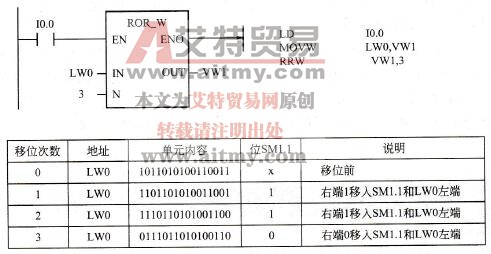

    【例1】将LW0循环右移3位至VW1，梯形图及指令表如图4-31所示。

    图4-31    循环右移位指令示例

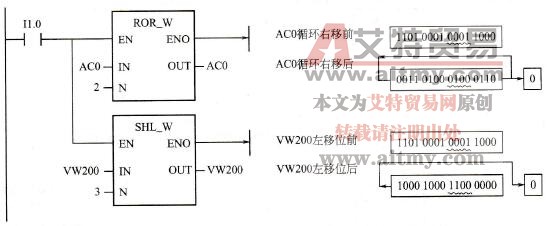

    【例2】将AC0中的字循环右移2位，将VW200中的字左移3位，梯形图如图4-32所示。

    图4-32    循环移位指令与移位指令的区别

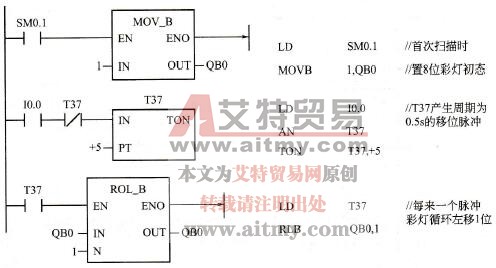

    图4-33    移位指令实现8个彩灯循环点亮系统控制

    【例3】设计8个彩灯循环点亮系统。要求8个彩灯从左到右以0.5s的速度依次点亮，保持任意时刻只有一个指示灯亮，到达最右端后，再从左到右依次点亮。

    分析：用I0.0控制接在Q0.0～Q0.7上的8个彩灯。

    8个彩灯循环移位控制，可以用字节的循环移位指令，梯形图如图4-33所示。根据控制要求，首先应置彩灯的初始状态为QB0=1，即左边第一盏灯亮；接着灯从左到右以0.5s的速度依次点亮，即要求字节QB0中的“1”用循环左移位指令每0.5s移动一位，因此须在ROL-B指令的EN端接一个0.5s的移位脉冲（可用定时器指令实现）。
