S7-200 PLC四则运算指令

    四则运算指令由加、减、乘、除、平方根、正弦、余弦、正切、自然对数、指数、递增、递减等数学运算指令构成。操作数为整数及浮点数两大类，整数又分为字节、整数、双整数。四则运算指令具体介绍如表4-24所示。

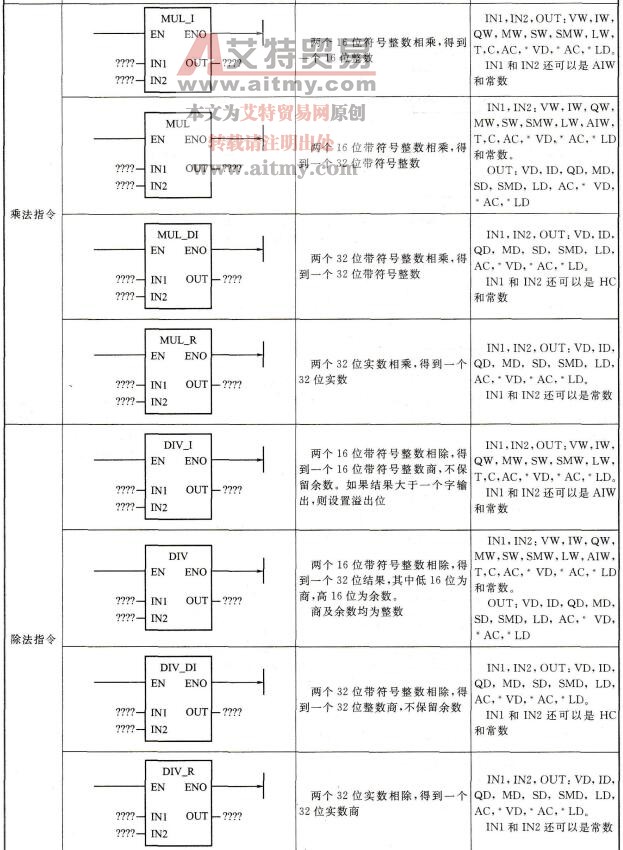

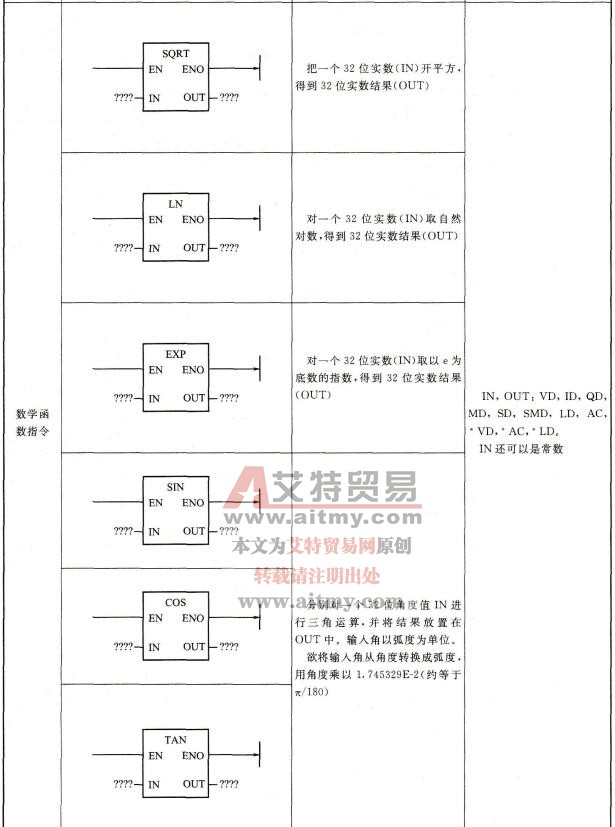

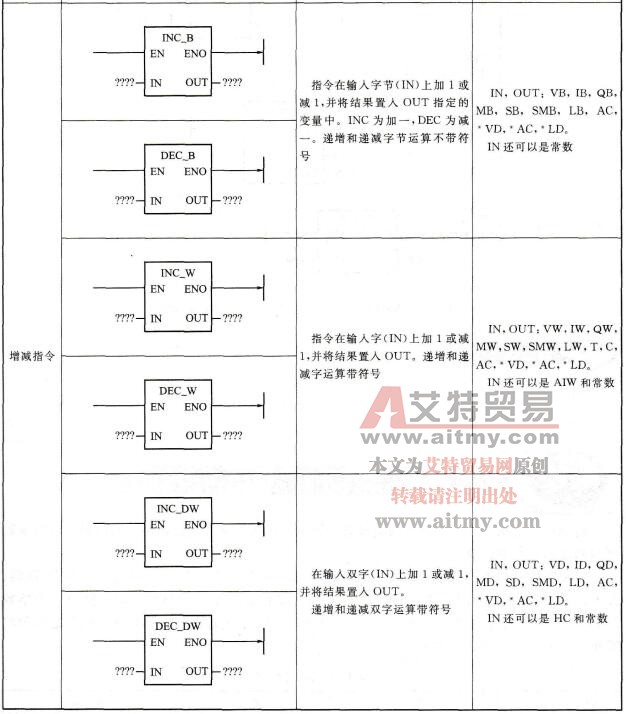

    表4-24    四则运算指令表

    【例】四则运算指令的应用实例：用乘法指令控制彩灯的双数灯逐盏点亮。梯形图如图4-34所示。

    当接通电源时，上电初始化脉冲SM0.1接通一个扫描周期，使累加器AC0的初始值为1，随着SM0.5每秒发出一个脉冲，整数乘法指令使AC0的数值乘4，并保存于AC0中。再通过字节传送指令把AC0中的数值输出到QB0中，便可实现2、4、6、8位的双数灯逐盏点亮了。

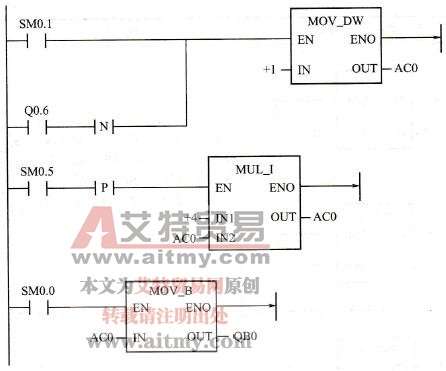

    图4-34    用乘法指令控制彩灯的双数灯逐盏点亮的梯形图
