S7-200 PLC FOR、NEXT指令

    1)指令格式及操作数

    指令的梯形图和指令表格式见表4-28。操作数见表4-29。

    表4-28    FOR、NEXT指令的基本格式

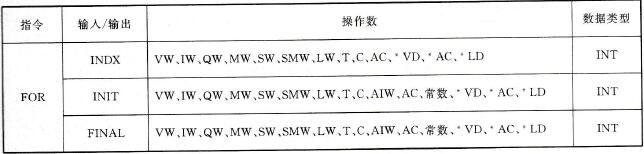

    表4-29    FOR指令的操作数

   2)指令功能

   FOR：标记循环程序的开始。

   NEXT：标记循环程序的结束，无操作数。

   FOR与NEXT共同构成循环指令，用于重复执行指定次数的FOR与NEXT之间的循环体指令段。

   FOR指令中INDX指定当前循环计数器，用于记录循环次数；INIT指定循环次数的初值，FINAL指定循环次数的终值。当EN端口执行条件存在时，开始执行循环体，当前循环计数器从INIT指定的初值开始，每执行1次循环体，当前循环计数器值增加1。当前循环计数器值大于FINAL指定的终值时，循环结束。

   3)指令应用举例

    当I0.0接通时，将INIT指定初值放入VW100中，开始执行循环体，VW100中的值从1增加到8，循环体执行8次，VW100中的值变为9(9>8)时，循环结束。如图4-40所示。

   4)指令说明

    ①FOR、NEXT指令必须成对使用。

    ②初值大于终值时，循环指令不被执行。

    ③每次EN端口执行条件存在时，自动复位各参数，同时将INIT指定初值放入当前循环计数器中，使循环指令可以重新执行。

    ④循环指令可以进行嵌套编程，最多可嵌套编程，单个循环指令之间不能交叉。图4-41所示为2层嵌套使用。

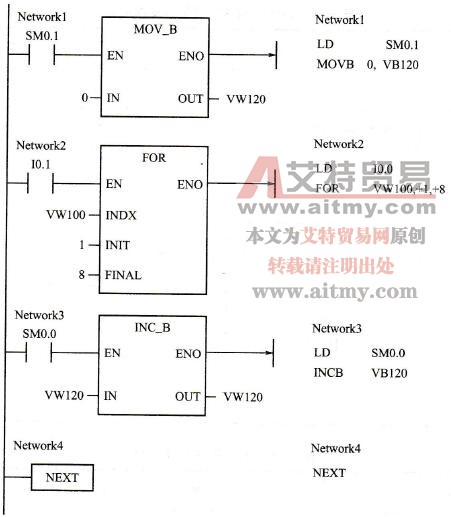

    图4-40    FOR、NEXT指令应用

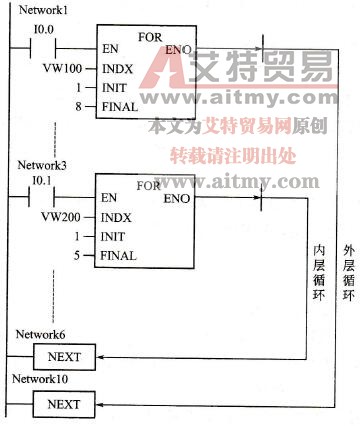

    图4-41    循环指令嵌套使用
