喷泉的PLC控制编程实例

来源:艾特贸易2017-06-05

简介(1) 实例控制要求 图 5-16 是某波浪式喷泉的工作示意图。喷泉喷头共有四组,从 1# 到 4# 。按下启动按钮,喷泉开始工作;按下停止按钮,喷泉停止工作。喷泉有两种工作方式,通过方式

    (1)实例控制要求

    5-16是某波浪式喷泉的工作示意图。喷泉喷头共有四组,从1#4#。按下启动按钮,喷泉开始工作;按下停止按钮,喷泉停止工作。喷泉有两种工作方式,通过方式选择开关SA进行选择:

喷泉的工作示意图

    5-16    喷泉的工作示意图

    方式一:开始工作时,1#喷头喷水3 s,接着2#喷头喷水3s,然后3#喷头喷水3s,最后4#喷头喷水20s,重复循环;

    方式二:开始工作时,1#3#喷头喷水5s,接着2#4#喷头喷水5s,所有喷头停2s,如此交替60s,然后4组喷头全喷水20s,重复循环。

   (2)实例解决方案

    ①熟悉控制对象,明确控制任务。

    喷泉有两种工作方式只能选择其一,是一个典型的选择分支结构。每种工作方式分别按照设定的时间而顺序工作。

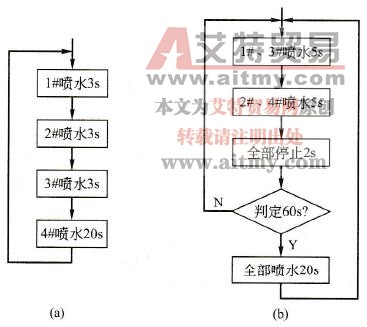

喷泉控制的工作流程图

    5-17    喷泉控制的工作流程图

    a.若方式选择开关SA置于方式一,当按下启动按钮后,则按图5-17 (a)所示流程工作;

    b.若方式选择开关SA置于方式二,当按下启动按钮后,则按图5-17 (b)所示流程工作。

    c.任何时候按下停止按钮,则所有输出复位,停止喷水。

    ②分配I/O地址。

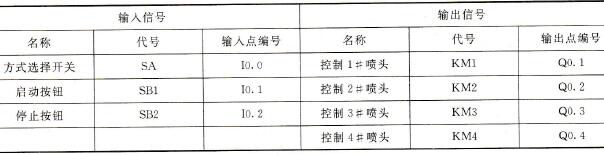

    根据控制要求分配I/O地址,如表5-3所示。

    5-3    I/O分配表

 I/O分配表

    ③绘制输入/输出接线图。

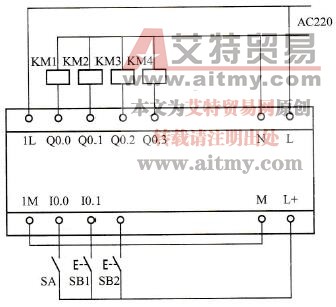

    将分配好的I/O地址与外部输入/输出设备一一对应连接,得到如图5-18所示的PLC外部接线图。

PLC接线图

    5-18    PLC接线图

    ④设计顺序控制图。

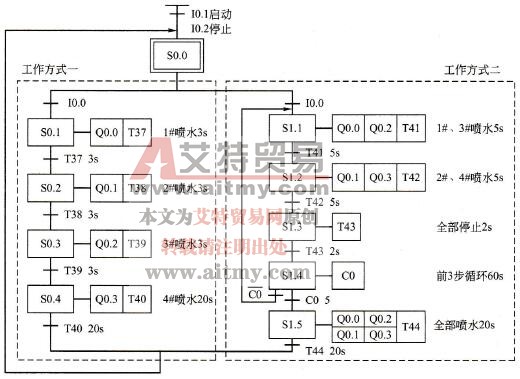

    5-19为喷泉的顺序控制图。喷泉控制方式一设置四步,用S0.1S0.4表示;方式二设置五步,用S1.1S1.5表示。以方式选择开关I0.0作为方式一、二的转换条件。喷泉控制形成了一个选择分支与汇合结构。其中,方式二中第4步的作用是实现前3步循环60s,一次循环12s,采用计数器C0计数,当C0计数5次共60s后,由S1.4转换到S1.5,否则将继续循环。S1.1S1.4形成了一个循环结构,用于多次或往复执行,可以看成是工作方式二中又一个选择分支。

    ⑤编制梯形图。

喷泉控制的顺序功能图

    5-19    喷泉控制的顺序功能图

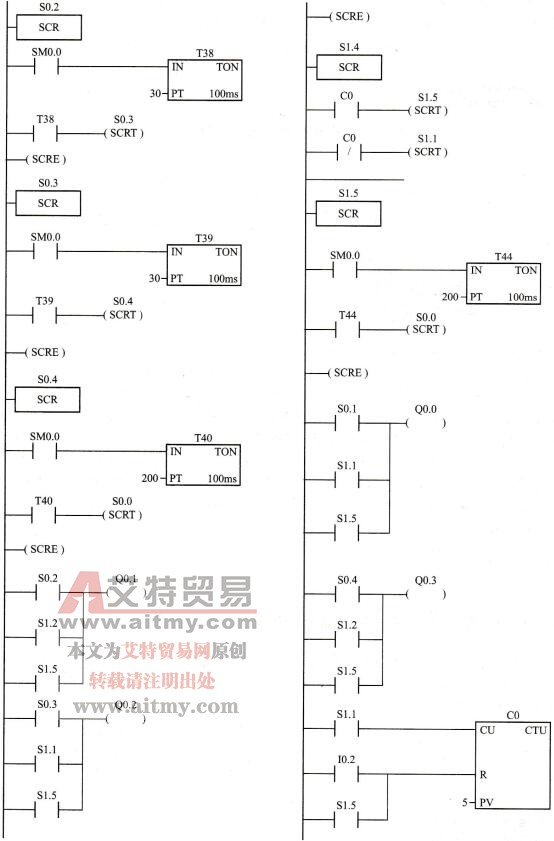

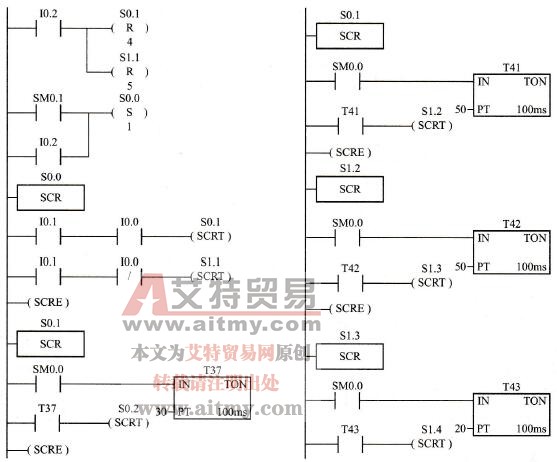

    喷泉控制的梯形图如图5-20所示。

喷泉控制的梯形图

喷泉控制的梯形图

    5-20    喷泉控制的梯形图

    ⑥程序的输入与调试。

    把图5-20所示的梯形图程序传入PLC中,按照接线图进行外部接线。

    接通启动按钮,喷泉进行运行状态.观察指示灯的变化是否符合控制要求。
