S7-200 PLC的RS、SR指令

    (1)指令格式

    梯形图与指令表格式见表4-4。指令可用操作数见表4-5。

    表4-4    RS、SR指令格式

    表4-5    RS、SR指令可用操作数

   (2)指令功能

   RS复位优先锁存器，当置位信号和复位信号都有效时，复位信号优先，输出线圈不接通；SR置位优先锁存器，当置位信号和复位信号都有效时，置位信号优先，输出线圈接通；当置位信号和复位信号仅有一个有效时，谁有效输出线圈响应谁。

   (3)指令应用举例

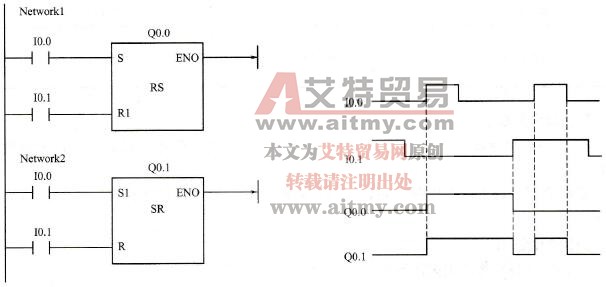

    在梯形图中的应用如图4-6所示。

    图4-6    RS、SR指令的梯形国及时序图

    ①RS、SR指令均为锁存器，一个复位优先，一个置位优先。S连接置位输入，R连接复位输入。一旦输出线圈被置位，则保持置位状态直到复位输入接通。

    ②置位、复位输入均以高电平状态有效。

    ③RS、SR指令只有梯形图格式．而无指令表格式。其指令表是多个位逻辑指令的组合。以下、是图4 6的指令表参考程序。

   Network1     Network2

   LD  I0.0       LD I0.0

   LD  I0.1       LD I0.1

   NOT            NOT

    LPS             A  QO.1

    AQ0.0        OLD

   =  Q0.0       =  Q0.1

   LPP

   ALD

    O Q0.0

   =  Q0.0
