S7-200 PLC的EU(Edge Up)、ED(Edge Down)指令

    (1)指令格式

    梯形图与指令表格式见表4-6。

    表4-6    EU、ED指令格式

   (2)指令功能

   EU：正跳变触点，在检测到正跳变（OFF到ON）时，使能流接通一个扫描周期的时间。

   ED：负跳变触点，在检测到负跳变（ON到OFF）时，使能流接通一个扫描周期的时间。

   (3)指令说明

    ①EU、ED指令可无限次使用。

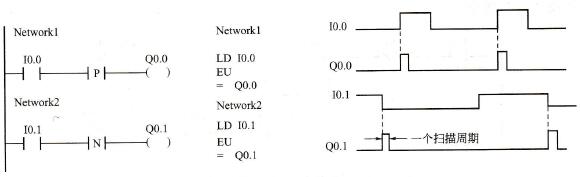

    ②正/负跳变指令常用于启动或关断条件的判断，以及配合功能指令完成逻辑控制任务。如图4-7所示为EU、ED指令的梯形图、指令表及时序图。

    图4-7    EU、ED指令的梯形图、指令表及时序图
