S7-200 PLC的A(And)、AN(And Not)指令

    ①指令格式。

    梯形图与指令表格式及可用操作数见表4-7。

    表4-7    A、AN指令基本格式

    ②指令功能。

    A：单个常开触点串联连接指令，执行逻辑与运算。

   AN：单个常闭触点串联连接指令，执行逻辑与运算。

    ③指令应用举例。

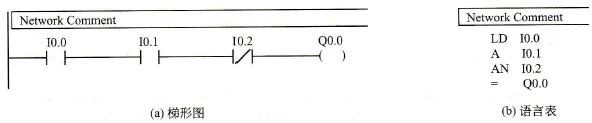

    在梯形图和指令表程序中的应用如图4-8所示。

    图4-8    A、AN指令的梯形图与指令表

    ④指令说明。

    A、AN指令可在多个触点串联连接时连续使用。使用次数仅受编程软件的限制，最多串联30个触点。

    如图4-9所示，在使用“=”指令进行线圈驱动后，仍然可以使用A、AN指令，然后再次使用“=”指令。

    图4-9    A、AN指令与“=”指令的多次连续

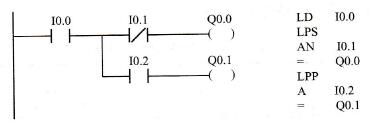

    图4-9所示程序的上下次序不能随意改变，否则A、AN指令与“=”指令不能连续使用。如图4-10所示程序，在指令表中就需要使用堆栈指令过渡。这是因为S7-200系列PLC提供了一个9层的堆栈，栈顶用于存储逻辑运算的结果，即每次运算后结果都保存在栈顶，而且下一次运算结果会覆盖前一个结果。若要使用中间结果，必须对该中间结果进行压栈处理才能保存下来。

    图4-10    A、AN指令与“=”指令不能多次连续使用
