S7-200 PLC外形结构

    S7-200系列PLC将CPU、集成电源和若干数字量I/O点集成在一个紧凑的封装中，下面以CPU 224型PLC为例，介绍一下其封装外形。CPU224型PLC的外形如图2-2和图2-3所示，图中我们可以看到PLC的三个工作状态指示灯(SF、RUN、STOP)、输入/输出单元的LED指示灯（上边一排为输出指示，下面一排为输入指示）、通信端口（用来下载和上传程序）、接线端子排（CPU 224、CPU 224XP以及CPU 226型的端子排是可以拔插的）。还可以看到一个方形盖板，打开盖板，会看到三部分内容，分别是：一是PLC工作状态的拨码开关，可通过扳动开关选择运行与停止等工作状态；二是模拟电位计，可通过小螺丝刀调整旋钮在0～255之间进行数值调整；三是扩展端口，可以插入扁平电缆与其他扩展模块相连。整个PLC可以直接利用自身的夹片固定在35mm的标准导轨上。

    图2-1    S7-200系列PLC的CPU模块

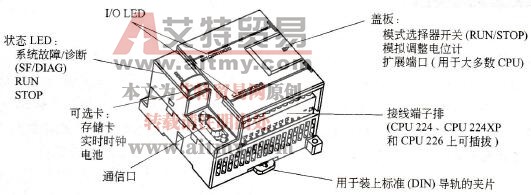

    图2-2    CPU 224型PLC的外形(1)

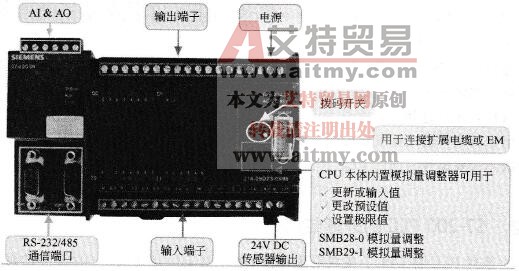

    图2-3    CPU 224型PLC的外形(2)

    下面先重点认识一下其输入/输出的接线端子。

   (1)基本输入端子

   CPU 224型PLC提供了14个输入点（I0.0～I0.7，和I1.0～I1.5）。如图2-4所示，其输入电路采用了双向光电耦合器，1M为I0.X(I0.0～I0.7)的公共端子，2M为I1.X(I1.0～I1.5)的公共端子，M和L+之间提供24V的直流电源，其极性可以任意选择。

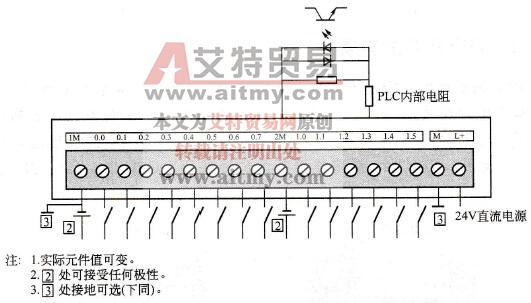

    图2-4    CPU 224型PLC的输入端子

   (2)基本输出端子

   CPU 224型PLC提供了10个输出端子，其输出电路有晶体管输出和继电器输出两种供用户选择。晶体管输出采用MOSFET功率驱动器，由24V直流电源供电，数字量输出分为2组，每一组有一个独立的公共端，分别为1L和2L，可以介入不同的负载电源，如图2-5所示。

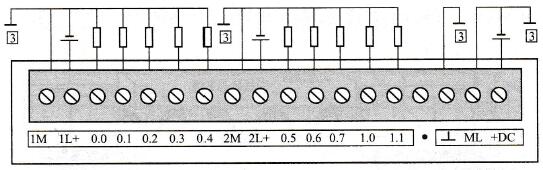

    图2-5    CPU 224型PLC的输出端子（晶体管输出）

    继电器输出型由220V交流或24V直流电源供电，数字量输出分为3组，分别为1L、2L和3L，每一组的公共端为本组的电源供给端，其中1L为Q0.0～Q0.3的电源供给端，2L为Q0.4～Q0.6的电源供给端，3L为Q0.7～01.1的电源供给端，如图2-6所示。

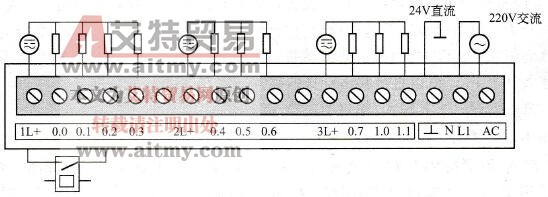

    图2-6    CPU 224型PLC的输出端子（继电器输出）
