S7-200 PLC扩展模块分类简介

    S7-200 PLC的扩展模块没有CPU，其功能主要是作为基本单元输入/输出点数的补充，只能与基本单元连接使用。连接时，通过扁平电缆将扩展模块与基本单元安装在一条导轨上即可。连接时CPU模块放在最左侧，扩展模块用扁平电缆连接器与左侧的模块相连，如图2-7所示。CPU 222最多连接两个扩展模块，CPU 224/CPU 226最多连接7个扩展模块。

    图2-7    CPU基本单元与扩展模块的连接

    如不安装在同一个导轨上，可选用总线延长电缆进行连接，如图2-8所示。

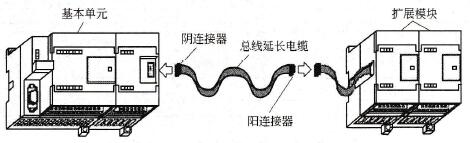

    图2-8    用总线延长电缆进行扩展连接

    常用的扩展模块有数字量I/O扩展模块、模拟量I/O扩展模块、通信模块等。

   (1)数字量扩展模块

    数字量扩展模块如表2-1所示，有三种类型。

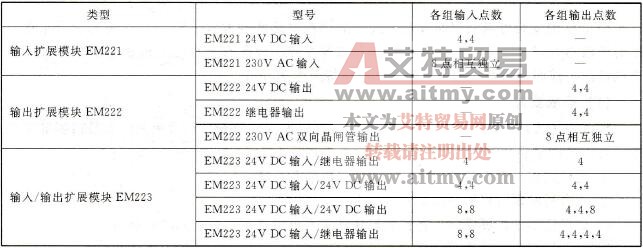

    表2-1    数字量扩展模块

   (2)模拟量I/O扩展模块

    在工业控制中，被控对象常常是模拟量，如压力、温度、流量、转速等。而PLC的CPU内部执行的是数字量，因此需要将模拟量转换成数字量，以便CPU进行处理，这一任务由模拟量I/O扩展模块来完成。常用的模拟量输入模块有EM231，模拟量输出模块有EM232，EM235为输入/输出混合的模拟量模块。具体点数如表2-2所示。

    表2-2    模拟量I/O扩展模块

   (3)通信扩展模块

    为适应不同的通信要求，S7-200系列PLC提供了多种通信扩展模块。常用的Profibus-DP从站通信模块为EM277。如图2-9所示。EM 277经过串行I/O总线连接到S7-200  CPU，Profibus网络经过其DP通信端口，连接到EM 277Profibus-DP模块。

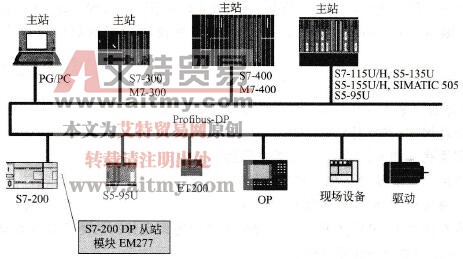

    图2-9    Profibus-DP总线通信网络中的从站模块EM227
