PLC内部的存储单元

    一位二进制数只有0和1两种不同的取值，可以用来表示两种不同的电路状态，例如图2-12，可以用0表示触电的断开、指示灯的熄灭、线圈的断电；用1表示触电的接通、指示灯的点亮、线圈的通电。这种要么取0，要么取1的数据把它称为布尔型数据，PLC内部能够只能存放一个0，或一个1的存储空间称之为一个位( bit)，位是PLC内部最小的存储单元。

    图2-12    位存储单元示意

    8个位组成一个字节(Byte)，如图2-13所示，第0位为字节的最低位，第7位为字节的最高位。1Byte简单记作1B，1B=8bit。

    图2-13    字节存储单元示意

    两个字节组成一个字(Word)，其中第0位为字节的最低位，第15位为字节的最高位。1Word简单记作1W，1W=2B=16bit。如图2-14所示。

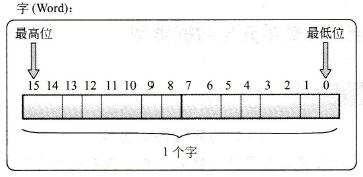

    图2-14    字存储单元示意

    同样，两个字组成一个双字( Double Word)，双字简单记作D，可见，1D=2W=4B=32bit。
