S7-200 CPU的通信电缆

    S7-200 CPU有专用的低成本编程电缆，称PC/PPI电缆。一般用PC/PPI（个人计算机/点对点接口）电缆连接汁算机与可编程控制器，或者与上位机做监控通信，或者与具有RS-232端口的设备之间做自由口通信。PC/PPI电缆主要有两种形式：RS-232/PPI智能多主站电缆和USB/PPI智能多主站电缆。

    ①RS-232/PPI智能多主站电缆。如图6-3所示为RS-232/PPI智能多主站电缆，可用于编程或数据通信。同时用于连接计算机串口和S7-200CPU/EM277通信口，或者用于连接文本显示器和装有监控系统的计算机，作为配置画面下载电缆使用。

    图6-3    RS-232/PPI智能多主站电缆外形及拨码开关

---

    艾特贸易网知识要点：

    ·RS-232/PPI智能多主站电缆带有8个DIP开关：开关1、2和3可用来设置波特率；开关5用来选择PPI或PPI/自由口模式；开关6选择本地（相当于数据通信设备-DCE）或远端(相当于数据终端设备-DTE)模式；开关7选择使用10位或11位PPI协议。

    ·用于S7-300/400编程的PC串口电缆(PC-Adapter)，不能用于S7-200编程通信。

    ·西门子公司的专用PC/PPI电缆是带光电隔离的，不会烧CPU或PC机的通信口。使用不隔离的自制或假冒的PC/PPI电缆，容易损坏通信口。一般电缆还不支持S7-200 CPU通信端口的最高通信速率(187.5K)，而且不能支持S7-200的多主站编程模式。

    ·用计算机串口与CPU通过RS-2 32/PPI电缆进行编程通信，要求计算机拥有一个UART16550兼容的串行通信口。有些计算机端口扩展卡上的通信口，STEP7-MicrolWIN不能直接管理，可能无法通信。

---

    PC/PPI电缆上的DIP开关选择的波特率应与编程软件中设置的波特率一致。初学者可选通信速率的默认值9600bps。4号开关为1，选择10位模式，4号开关为0还是11位模式，5号开关为0，选择RS-232口设置为数据通信设备(DCE)模式，5号开关为1，选择RS-232口设置为数据终端设备(DTE)模式。未用调制解调器时4号开关和5号开关均应设为0。

    ②USB/PPI智能多主站电缆。USB/PPI智能多主站电缆，如图6-4所示，主要用于连接计算机的USB通信口与S7-200 CPU/EM277通信口，编程或数据通信电缆。

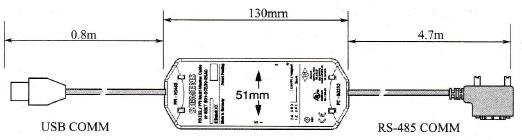

    图6-4    USB/PPI智能多主站电缆的外形

   USB/PPI多主站电缆是一种即插即用设备，只能工作在STEP 7-Micro/WIN32 V3.2SP4以上版本下，波特率为自适应（最高可达187. 5K）。它只有一种工作模式即PPI模式，无开关设置。此种电缆不支持自由口通信。

---

    艾特贸易网知识要点：

    ·在使用STEP 7-Micro/WIN时，不能同时将多根USB/PPI多主站电缆连接到PC上。

    ·USB/PPI电缆不能用于TP070(或TP170micro)配置画面下载（应使用RS-232/PPI电缆并把DIP开关5设置在OFF），也不能用于使用wipeout.exe程序恢复出厂设置，也不能用于S7-200自由口程序，如Modbus RTU协议库的调试。

    ·USB/PPI多主站电缆最好配合S7-200 CPU 22x或更新型的CPU来使用。

   USB/PPI多主站电缆和RS-232/PPI多主站电缆都带有绿色LED，用来指示PC或网络是否在进行通信。其中：

    ·Tx LED用来指示电缆是否在将信息传送给PC；

    ·Rx LED用来指示电缆是否在接收PC传来的信息；

    ·PPI LED用来指示电缆是否在网络上传输信息。

---
