S7-200 CPU的网络连接器

    西门子公司提供两种Profibus总线连接器：一种标准Profibus总线连接器[如图6-5-(a)所示，订货号6ES7 972-0BA50-0xA0]和一种带编程接口的Profibus总线连接器[如图6-5-(b)所示，订货号6ES7 972-0BB50-0xA0]，后者允许在不影响现有网络连接的情况下，再连接一个编程站或者一个HMI设备到网络中。带编程接口的Profibus总线连接器将S7-200的所有信号（包括电源引脚）传到编程接口。这种连接器对于那些从S7-200取电源的设备（例如TD200）尤为有用。

    两种连接器都有两组螺钉连接端子，可以用来连接输入连接电缆和输出连接电缆。两种连接器也都有网络偏置和终端匹配的选择开关，如图6-5-(c)所示。该开关在ON位置时贝4接通内部的网络偏置和终端电阻，在OFF位置时则断开内部的网络偏置和终端电阻。连接网络两端节点设备的总线连接器应将开关放在ON位置，以减少信号的反射。

    图6-5    Profibus总线连接器

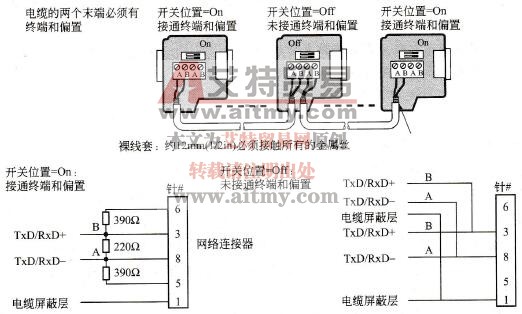

   S7-200所支持的PPI、Profibus DP、自由口通信模式都是建立在RS-485的硬件基础上。为保证网络的通信质量（传输距离、通信速率），建议采用西门子标准双绞线屏蔽电缆，并在电缆的两个末端安装终端电阻。典型总线电缆电压偏置及终端电阻如图6-6所示。

    图6-6    典型总线电缆连接器的电压偏置及终端电阻
