STL编程语言移位功能的处理过程

    移位功能是将累加器1中的内容一位一位地左移或右移，累加器中的内容既可是字也可是双字。被移出的位既可丢掉（移位操作）也可加在字或双字的另一边（循环操作）。移位功能不影响其他累加器。

    执行移位功能与其他条件无关，只影响累加器1中的内容。RLO不受影响。

    移位功能有两种编程方式：

    ●累加器2中带有移位数

    ●移位数作为参数

    用两种方法之一实现一个字逻辑操作的编程如下：

    移位功能置状态位CC0为“0”，置状态位CC1为移出的最后一位的信号状态（如图13-1所示）。状态位由二进制检测或转移指令判断。

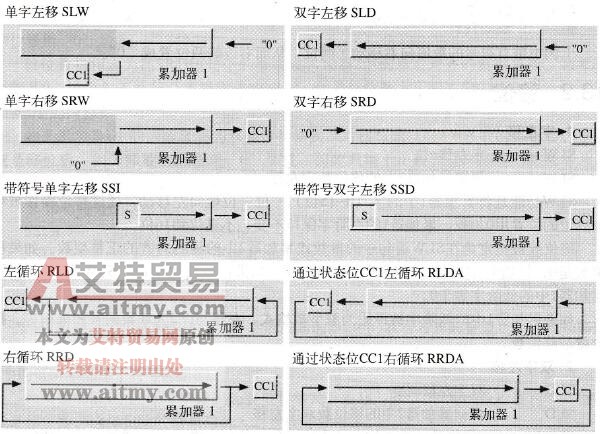

    图13-1    移位功能的工作原理

    表13-2所示为移位功能的几个例子。一个字移位仅仅改变累加器1的低阶字，高阶字的内容不受影响，循环通过状态位CC1把累加器的内容移位一位。

    表13-2    移位功能举例

    连续的移位功能

    移位功能可以经常应用到累加器的内容中。

    例如：

   L    Value1;

   SSD    4;

   SLD    2;

   T    Result1;

    上例中带有符号的数值向右移动了两位，从而右边的两位置成“0”。
