用SEND指令实现PLC与PLC通信

    用于向网络节点发送数据。其梯形图如图19-3所示。这里，S为源字首地址，指明从本PLC哪个内存区读取数据；D为目标字首地址，指明所读取的数据存发送给哪个PLC的哪个内存区；C为控制字首地址，指明要接收多少数，从哪个节点接收等信息。

    如图19-4所示，执行SEND指令，则把从本地节点的S地址开始的C指明的传送字数传给目标节点的D地址开始的目标存储区中。

    图19-3    SEND指令

    图19-4    网络数据传送

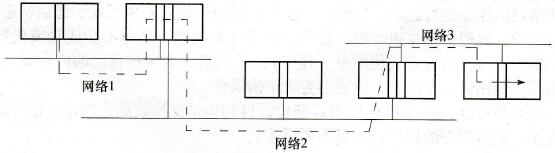

    被传送的PLC不必编程。艾特贸易网提示本指令也可微分执行。图19-5所示为数据传送路径图。

    图19-5    数据传送路径图

    如果目标节点号被设为FF，数据将向指定网络的所有节点广播，这就是广播传送。

   SEND(090)也可以用来把数据传输到目标设备的特定串行端口，还可以传输到设备本身。

    数据可传输到与PLC串口相连的上位机上，也可以传输到通过Controller link或以太网相连的计算机上。
