模拟量的表示及精度

    CPU是以二进制格式来处理模拟值。数字化模拟值适用于相同标称范围的输入和输出值。模拟值均为二进制补码形式的实数，符号始终设在第15位：“0”代表“+”，“1”代表“-”。

    模拟值可能的精度如表14-1所示，表中以符号位对齐，未用的低位则用“0”来填补，表中“x”表示未用的位。范围在0～10V以及1~5V输出范围内的模拟值表示如表14-2所示。表14-3给出了范围在0~20mA以及4~20mA电流量程内模拟值的表示。表14-4给出了范围在-20~20mA输出范围的模拟值表示，表14-5给出了范围在-10~10V输出范围内的模拟值表示。

    表14-1    模拟值可能的精度

    表14-2    范围在0～10V以及1~5V输出范围内的模拟值表示

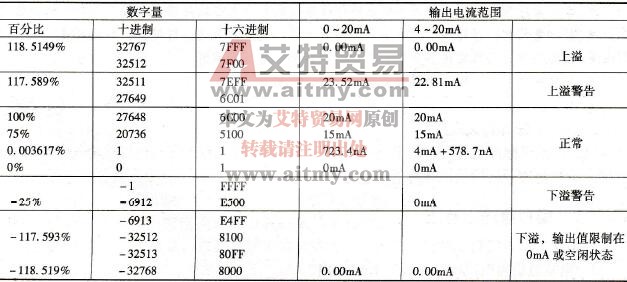

    表14-3    范围在0～20mA以及4～20mA电流量程内的模拟值表示

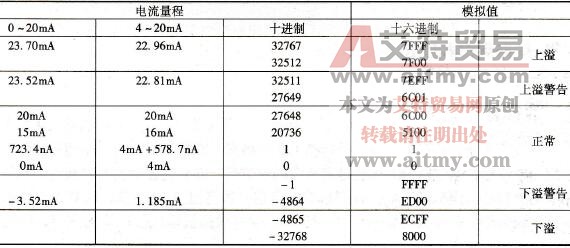

    表14-4    在-20～20mA输出范围内的模拟值表示

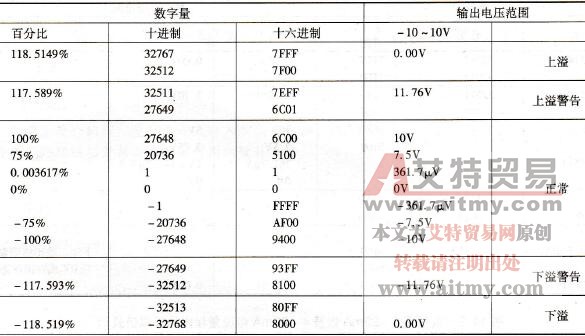

    表14-5    在-10V～10V输出范围内的模拟值表示
