简单的时序控制梯形图设计

    简单的时序控制系统只需要起动按钮提供一个触发信号，就可以自动完成预定的顺序工作过程，各段时间分别用定时器来设置。设按下起动按钮X0后，要求Y0和Y1按图13-10中的时序工作，图中用T0、T1和T2来对三段时间定时。

    按钮提供给X0的是短信号，为了保证定时器的线圈有够长的“通电”时间，设置了用起动一保持一停止电路控制的M0。按下起动按钮X0后，M0变为ON并保持，其常开触点使定时器T0的线圈“通电”（如图13-11所示），开始定时，3s后T0的常开触点接通，使T1的线圈“通电”，T1开始定时，4s后T1的常开触点接通，使T2的线圈“通电”……各定时器以“接力赛跑”的方式依次对各段时间定时，直至最后一段定时结束，T2的常闭触点断开，使M0变为OFF，M0的常开触点断开，使T0的线圈“断电”，T0的常开触点断开，又使T1的线圈“断电”……这样所有的定时器都将被依次复位，系统回到初始状态。在设计时最好画出类似于图13-10的波形图，控制Y0和Y1的输出电路可根据波形图来设计。由图13-10可知，Y1的波形可由T1常开触点的波形取反后，再与M0的波形相“与”而得到，即Y1=M0·T1，所以Y1的线圈可用MO的常开触点和T1的常闭触点组成的串联电路来驱动。Y0的波形由两个为ON（图13-10中用高电平表示）的时间为3s的波形组合而成，其中一个波形与T1常开触点的波形相同，Y0的逻辑表达式为Y0=M0·T0+T1，在图13-11中，Y0的线圈用M0、T1和T0的触点组成的电路来控制。

    图13-10    简单的时序控制系统波形图

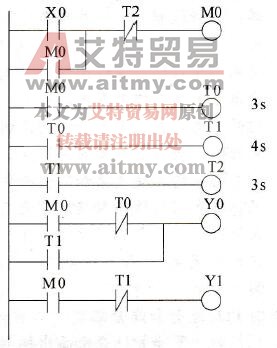

    图13-11    简单的时序控制系统梯形图
