CPM2 PLC的正确安装方式

    艾特贸易网在前文介绍了PLC的安装环境后，PLC的安装是使用PLC时首先遇到的问题。为使CPM2 PLC充分散热，要求PLC垂直安装，即安装方向就是面板上的字能够正确阅读的方向，如图15-1所示。在将扩展单元或通信适配器安装在CPU单元的旁边时，各单元之间必须有10～15mm的距离。图15-2所示的两种安装位置均是错误的，CPM2 PLC不能按照这两种位置来安装。

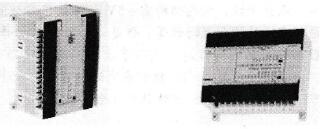

    图15-1    PLC的正确安装方式

    图15-2    PLC的错误安装方式

    另外，CPM2 PLC除了垂直安装外，还可以安装在DIN导轨上。DIN导轨宽35mm，安装时，将CPM2下移以使PLC的背面挂钩挂在DIN导轨的顶部，然后向前压直至锁住，如图15-3所示。

    图15-3    PLC安装在DIN导轨上
