脉冲发生器SFB 43二级控制器

    某些被控设备（例如电加热的加热炉）只需要一个脉冲控制信号。二级控制器只用SFB43的正脉冲输出QPOS_P控制I/O执行机构。二级控制器按控制值INV的范围分为双极性控制器和单极性控制器（见图8-13和图8-14）。

    图8-13    -100%～100%的双极性控制值二级控制

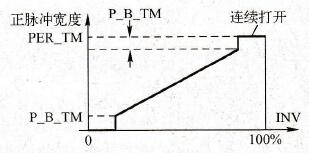

    图8-14    0%～100%的单极性控制值二级控制

    如果在控制闭环中二级控制器的执行脉冲需要逻辑状态相反的开关量信号，可以用QNEG_P输出负的输出信号（见表8-4）。

    表8-4    两个输出量的二级控制
