PLC怎样正确接地

    (1)为了抑制干扰，必要时可考虑PLC单独接地，接地电阻原则上应小于100Ω。但有的PLC机型要求接地电阻应不小于4Ω，甚至要求不小于10Ω。

   (2)当PLC不能单独接地时，也可与其他设备共用接地线共同接地，但接地点必须靠近PLC，使PLC接地线最短，否则不能共同接地。切不可将PLC的接地线拉长后接到其他设备的接地线上。

   (3)不可将PLC接地线与建筑物金属结构件连在一起，否则雷电冲击电流或静电电荷会损坏PLC。

   (4) PLC的接地线应采用截面积不小于2mm²的铜芯线，其长度应小于20m。PLC的接地线应与电源线、动力线分开，以免在PLC的接地线上感应出电流（电压）而损坏PLC。

   (5)对于两台PLC互进时的接地，如接地线电阻值大于20Ω或与其他设备连接在同一接地端，则接地可能失效或给PLC系统带来干扰。此时应在PLC接地端加一只1~10kΩ的电阻后再接地，且在干扰源上加装浪涌吸收器，吸收器也要可靠接地。

   (6) PLC上有一个噪声滤波端子(LG)，通常不要求接地。但如果遇到电气干扰严重时，可将该端与保护端( GR)短接在一起后接地，对抑制电气干扰起到一定的作用。

   (7)由多台PLC柜及其他电控柜组成的PLC系统接地，必须保证其所有柜体外壳的保护接地和柜内系统接地、底板和机架接地及屏蔽接地的完整性。后三者的接地线可采用截面积为4mm²及以上的多股铜芯软导线，汇流至一个接地点后，再连接至厂房的接地干线上。接地干线（保护接地）可采用25mm×4mm的镀锌扁钢。应避免多点接地，以防在各接地点之间形成电位差。整个厂房的接地系统也只允许有一个公用的接地干线网，如图24所示。但若为串联连接[见图24(a)]，整条连接线上各点连接必须十分可靠，否则一旦连线某处断线或接触不良，此处前面的柜便会出现电位差，引起干扰。

    相对而言，并联连接[见图24(b)]的可靠性较高。

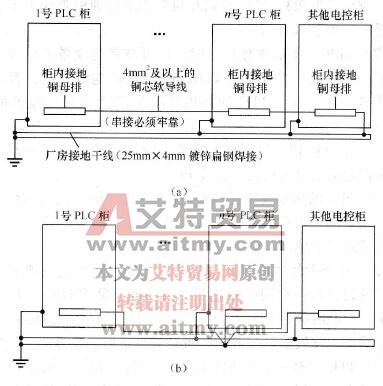

    图24    PLC系统的接地
