脉冲发生器SFB 43二级控制或三级控制中的手动模

来源：艾特贸易2017-06-05

简介在手动模式（ MAN_ON=TRUE ）时，三级控制器或二级控制器的开关量输出可以用信号 POS_P_ON 和 NEG_P_ON 来设置，而与输入量 INV 无关（见图 8-10 和表 8-2 ）。表 8-2 手动模式的输出信号从表

在手动模式（MAN_ON=TRUE）时，三级控制器或二级控制器的开关量输出可以用信号POS_P_ON和NEG_P_ON来设置，而与输入量INV无关（见图8-10和表8-2）。

表8-2 手动模式的输出信号

手动模式的输出信号

从表8-2可以看出，三级控制的手动输入信号POS_P_ON和NEG_P_ON同时为1( TRUE)时，功能块的输出QPOS_P和QNEG_P均为OFF（输出被闭锁）。其他情况手动输入与功能块的输出相同。

三级控制器的对称曲线

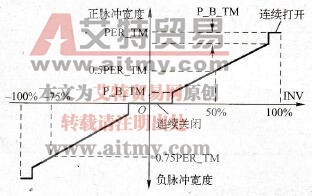

图8-10 三级控制器的对称曲线
