PROFIBUS-DP网络的组态技术方法

    在下面的例子中，DP网络中的主站是带DP接口的CPU 416-2DP，DP从站是ET 200B-16 DI/16DO和ET 200M。

    1．生成一个STEP 7项目

    打开SIMATIC管理器，用新建项目向导建立一个新的项目，CPU为CPU 416-2DP，项目名称为“PB_MS_1”（见随书光盘中的同名例程）。

    在SIMATIC管理器中选中生成的“SIMATIC 400”站对象，双击屏幕右边的“硬件”图标，打开HW Config，在CPU 416- 2DP的机架中添加电源模块、一块16点数字量输入模块和一块16点数字量输出模块，它们分别占用输入、输出区的0号和1号字节。图7-28是硬件组态完成后的PROFIBUS网络。

    图7-28    PROFIBUS网络的组态

    2．生成PROFIBUS子网络

    用鼠标双击机架中CPU内“DP”所在的行，在出现的DP属性对话框的“工作模式”选项卡中，可以看到默认的工作模式为“DP主站”。点击“常规”选项卡中的“属性”按钮(见图7-29)，在出现的“属性-PROFIBUS接口DP”对话框中，可以设置CPU在DP网络中的站地址，默认的站地址为2。

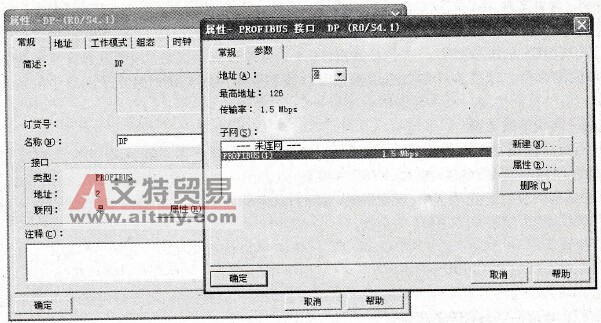

    图7-29    PROFIBUS接口的参数设置

    点击“新建”按钮，在出现的“属性-PROFIBUS”对话框的“网络设置”选项卡中(见图7-30)，用列表框设置PROFIBUS子网络的参数。系统推荐的默认的参数如下：传输速率为1. 5Mbit/s，配置文件(Profile)为DP，一般采用默认的参数。传输速率和总线配置文件将用于整个PROFIBUS子网络。

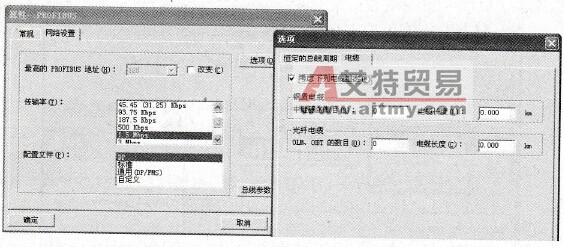

    图7-30    设置PROFIBUS网络的参数

    “最高的PROFIBUS地址”用来优化多主站总线存取控制（令牌管理），单主站可以使用默认值126。选中多选框“改变”后可以修改该参数。

    点击“确定”按钮，返回DP接口属性对话框（见图7-29）。可以看到“子网“列表框出现了新生成的名为“PROFIBUS(1)”的子网。两次点击“确定”按钮，返回HW Config。可以看到新生成的的PROFIBUS(1)网络线（见图7-28）。

    点击图7-29中的“删除”按钮，可以删除选中的列表框中的子网络。点击“属性”按钮，将打开PROFIBUS属性设置对话框。

    3．配置文件

    配置文件为不同的PROFIBUS应用提供基准（即默认的设置），每个配置文件包含一个PROFIBUS总线参数集。这些参数由STEP 7程序计算和设置，并考虑到特殊的配置文件和传输速率。这些总线参数适用于整个总线和连接在该PROFIBUS子网络中的所有节点。

    4．网络参数设置

    点击图7-30的“总线参数”按钮，可以查看总线参数。如果在网络上有光链接模块(OLM)、光总线终端(OBT)和RS-R485中继器，点击图7-30上的“选项”按钮，在出现的“选项”对话框的“电缆”选项卡中，设置铜质电缆的长度和RS- 485中继器的个数，或设置光纤电缆的长度，和所用的OLM、OBT的个数。

    生成新的DP网络，返回HW Config后，只有S7- 400的机架和新生成的DP网络。图7-28是已经组态好的PROFIBUS网络。

    如果同时打开了HW Config和NetPro，因为它们的功能有重叠，组态好网络后可能不能编译，应关闭二者之一，才能进行编译。
