CPM2A系列PLC的比例转换2(SCL2(-))指令

    图8-67为SCL2（-）指令梯形图。SCL2（-）用于将一个带符号的4位十六进制数线性转换到一个4位BCD值。与BCD(24)不同，它仅将一个4位十六进制数转换到一个等值的4位BCD(Shex→SBCD)数，而SCL2（-）按照一个对应指定线性关系转换到一个带符号十六进制数值。变换的线性关系由参数字P1~P1 +2指定线的X截取值和斜率决定。

    ·S必须是BCD码。

    ·P1~ P1 +2必须在同一数据区域。

    ·DM 6144～DM 6655不能用于R。

    图8-67    SCL2（-）指令梯形图

    当执行条件为OFF时，SCL2（-）不执行；当执行条件为ON时，SCL2（-）把S中的带符号的4位十六进制值沿由X轴截取点( P1，0)和斜率(P1+2)÷(P1+1)定义的线转换为4位BCD值并把结果放入R中。结果被近似为离其最近的整数。

    如果结果为负数，CY被设定为1；如果结果小于-9999，-9999被写入R中。如果结果大于9999，于是，9999被写入R中。

    表8-3显示参数字的功能和范围。

    表8-3    参数字的功能和范围

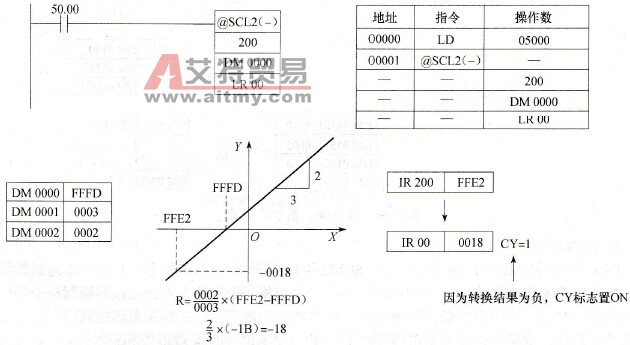

    【例8-18】  图8-68中当05000置ON时，200中的带符号的二进制源数据(#FFE2)按照DM 0000～DM 0002的参数转换为BCD。然后将结果（#0018）写LR 00。并且由于结果是负数，CY变为ON。

    图8-68    SCL2（-）指令的使用
