CPM2A系列PLC的比例转换3(SCL3(-))指令

    图8-69为SCL3(-)指令梯形图。SCL3(-)用于将一个4位BCD值线性转换到一个4位带符号十六进制数值。SCL3(-)按照一个指定线性关系转换这个BCD值。变换线性函数由参数字P1~P1 +2指定y轴截取值和线的斜率决定。

    图8-69    SCL3(-)指令梯形图

   P1 +1必须是BCD码。

   P1~P1 +4必须在同一数据区域。

   DM 6144～DM 6655不能用于R。

    当执行条件置OFF时，SCL3（-）不执行；当执行条件置ON时，SCL3（-）把S中的4个位BCD值沿由Y轴截取点(0，P1)和斜率(P1+2)÷(P1+1)定义的线性函数转换为带符号的4位十六进制值并把结果放入R中。结果被近似为离其最近的整数。

    S的内容可以在0000~ 9999之间，但CY为1时S被看作负值。因此，S的有效范围为-9999~9999。一定要使用STC (40)或CLC (41)指令在CY中设定想要的符号值。

    参数字P1 +3和P1 +4定义了结果的上、下限。如果结果大于P1 +3中的上限，则上限值被写入R中；如果结果小于P1 +4的下限值，则下限值被写入R中。

    对于12位模拟量输入单元，它的上、下限值分别为07FF和F800，

    表8-4显示参数字的功能和范围。

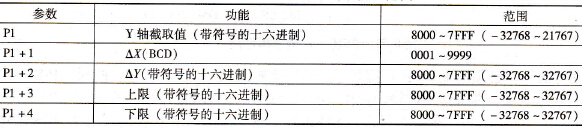

    表8-4    参数字的功能和范围

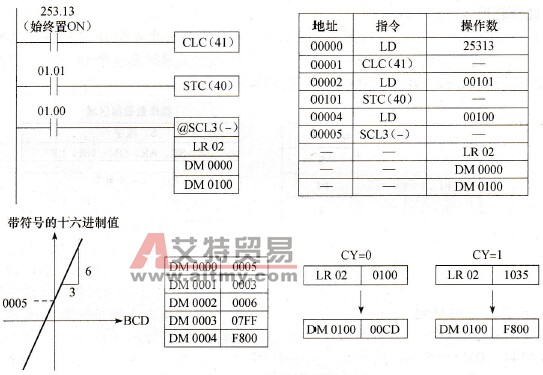

    【例8-19】  图8-70中00101的状态决定了BCD源字的符号。当00101置ON时，源字为负。当00100置ON时，LR 02中的BCD源字按照从DM 0000～DM 0004的参数转换为带符号的二进制数据。然后，结果写入DM 0100(在第二次转换中，带符号二进制的对等值-1035小于DM 0004中指定的下限，因此，下限值被写入DM 0100)。

    图8-70    SCL3（-）指令的使用
