S7-300/400在OB1中调用多重背景

    给OB1编程之前，打开符号表，输入FB 10和DB 10的符号名，保存后退出。“发动机控制”项目中OB1对FB1的两次调用，被图6-18中OB1对符号名为“发动机”的FB I0的调用代替，调用时还指定了符号名为“多重背景数据块”的背景数据块DB10（见图6-19）。

   FB 10的输出信号“PE_DE_OverSpeed”送给符号名为“两台发动机超速”的共享数据Q5.1。调用FC 1的汽油机的风扇控制程序与图6-8中的相同。

    图6-18    OB1中调用多重背景功能块FB 10

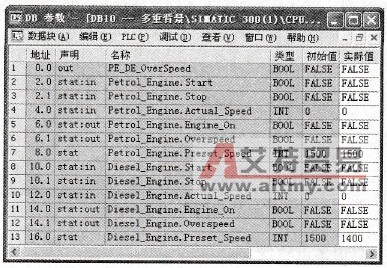

   FB 10的背景数据块DB 10见图6-19，多重背景的名称“Petrol_Engine”和“Diese_Engine”加在FB 1的局部变量之前，例如“Petrol_Engine.Engine_On”。可以修改柴油机的预置转速“Diesel_Engine. Preset_Speed”的实际值，修改后需要下载到PLC。

    图6-19    多重背景数据块DB 10的数据视图显示
