CPM2A系列PLC的BCD减法(SUB(31))指令

    图8-74为SUB(31)指令梯形图。当执行条件为OFF时，SUB( 31)不执行；当执行条件为ON时，SUB(30)把Su和CY的内容从Mi中减去并把结果输出到R。如果结果为负数，CY被置位且将实际结果的十进制补码存入R中。为了将十进制的补码转换为真值结果，用0减去R的内容。

    图8-74    SUB(31)指令梯形图

    对标志位的影响：

    ·ER：Mi和/或Su非BCD码。

    ·间接寻址字DM不存在。

    ·CY：当结果为负数时置ON，也就是说，Mi小于Su与CY之和。

    ·EQ：当结果为0时置ON。

    如果以前的进位标志状态不需要的话，在执行SUB(31)前一定要用CLC( 41)来清除，并在用SUB( 31)做减法后检查CY的状态。如果执行SUB(31)的结果为CY置ON（也就是说，如果结果是负数），结果是真实答案的十进制补码的输出。为把输出结果转换为真值，用0减去R中的值即可。

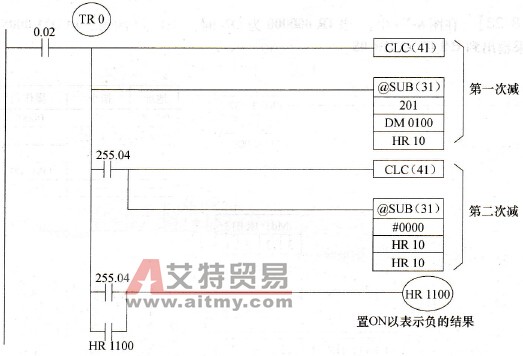

    【例8-21】  当00002为ON，图8-75中的梯形程序清CY，从201的内容减去DM 0100和CY的内容并把结果放到HR 10中。如果执行SUB( 31)后CY置位，用0减去HR 10中的结果(注意再次用CLC( 41)以获得精确结果），再把结果放回HR 10中，并且把HR 1100置ON以表示这是一个负的结果。如果执行SUB (31)指令后CY未置位，结果就为正数，第二个减法不执行，HR 1100也不置ON。HR 1100以自保位方式编程，这样当程序再次扫描时，不会因为CY状态的改变而使它变为OFF。

    图8-75    BCD减法指令的使用

    在此例中，SUB(31)以微分形式使用，从而减法操作在每次00002置ON时执行一次。当再执行减法操作时，00002至少在一个周期内置OFF，然后重新置ON。

    【例8-22】  用201和DM 0100示例数据在第一次和第二次减的过程如图8-76所示。

    图8-76    数据在第一次和第二次减的过程

    实际的SUB(31)操作包含从10000加Mi减去Su和CY。对于正数的结果，最左边的数字删除。对于负数的结果，由十进制补码来得到。

    上例中，程序用HR 1100置ON来表示保存在HR 10中的值是负的。
