CPM2A系列PLC的BCD乘法(MUL(32))指令

    图8-77为MUL( 32)指令梯形图。

   DM 6144～DM 6655不能用于R。

    当执行条件为OFF时，MUL( 32)不执行；当执行条件为ON时，MUL(32)把Md中内容与Mr中内容相乘并把结果输出到R和R+1。

    图8-77    MUL(32)指令梯形图

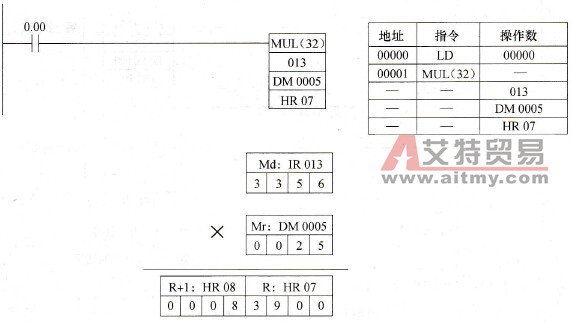

    【例8-23】  在图8-78中，  当IR 000000为ON时，IR 013的内容和DM 0005的内容相乘并把结果输出到HR 07和HR 08。

    图8-78    MUL(32)指令的使用

    对标志位的影响：

    ·ER：Md和/或Mr非BCD码。间接寻址字DM不存在（字*DM中的内容非BCD码，或

    者DM区域已经超出了范围）。

    ·CY：当结果中有进位时置ON。

    ·EQ：当结果为0时置ON。
