CPM2A系列PLC的BCD除法(DIV(33))指令

    图8-79为DIV(33)指令梯形图。

    图8-79    DIV(33)指令梯形图

    R和R+1必须在同一数据区域。DM 6144~ DM 6655不能用于R。

    当执行条件为OFF时，DIV( 33)不执行，并且程序移到下一指令；当执行条件为ON时，Dd被Dr除且结果放在R和R+1中：商在R中，余数在R+1中。

    对标志位的影响：

    ·ER：Dd或Dr非BCD码。

    ·间接寻址字DM不存在（字*DM中的内容非BCD码，或者DM区域已经超出了范围）。

    ·EQ：当结果为O时置ON。

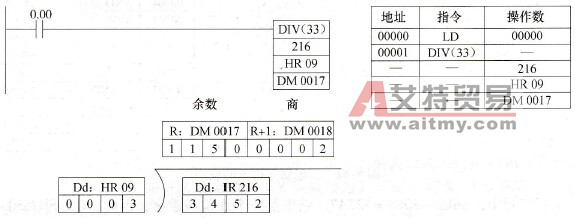

    【例8-24】  在图8-80中，当IR 000000置ON时，IR 216的内容被HR 09的内容除并把结果放入DM 0017和DM 0018中。

    图8-80    DIV(33)指令的使用
