CPM2A系列PLC的秒到小时(HMS(-))指令

    图8-63为HMS（-）指令梯形图。

    S和S+1必须在相同数据区域；R和R+1必须在相同数据区域；S和S+1必须是BCD，并且在0~35999999秒之间。

    图8-63    HMS( -)指令梯形图

   DM 6144～DM 6655不能用于R。

   HMS（-）被用来把以秒表示的时间转换为以小时/分钟/秒表示的对应时间。将S和S+1中指定的秒数表示的时间转换为小时/分钟/秒表示的时间，并把结果存入R和R+1中。

    对于结果数据，秒数放在R的第00~ 07位，分钟数放在R的第08～15位。小时数放在R +1。于是，时间最大值为9999小时、59分、59秒。

    【例8-16】  在图8-64中，当00000是OFF时（也就是说，当执行条件置ON时），下面的指令将HR 12和HR 13中的秒转换为小时、分钟和秒并把结果存人DM 0100和DM 0101。

    对标志位的影响：

    ·ER：S和S+1或R和R+1不在同一数据区域。S和/或S+1不是BCD。或超过

   36000000秒。

    ·间接寻址字DM不存在（字*DM中的内容非BCD码，或者DM区域已经超出了范围）。

    ·EQ：当结果为0时置ON。

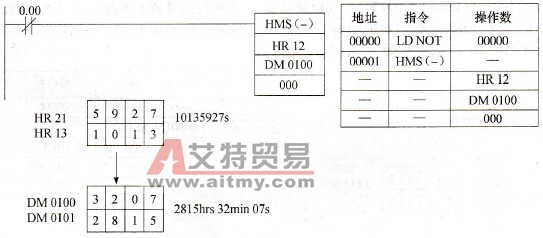

    图8-64    秒到小时指令的使用
