CPM2A系列PLC的二进制减法( SBB(51))指令

    图8-84为SBB(51)指令梯形图。

    图8-84    SBB(51)指令梯形图

   DM 6144～DM 6655不能用于R。

    当执行条件为OFF时，SBB(51)不执行；当执行条件为ON时，SBB (51)把Su和CY的内容从Mi中减去并把结果输出到R。如果结果为负数，CY被置位，且实际结果的二进制补码存入R中。SBB (51)也能进行带符号的二进制减法。

    对标志位的影响：

    ·ER：间接寻址字DM不存在（字*DM中的内容非BCD码，或者DM区域已经超出了范围）。

    ·CY：当结果为负数时置ON，也就是说，Mi小于Su与CY之和。

    ·EQ：当结果为0时置ON。

    ·OF：当结果超出+32767(7FFF)时置ON。

    ·UF：当结果小于-32768( 8000)时置ON。

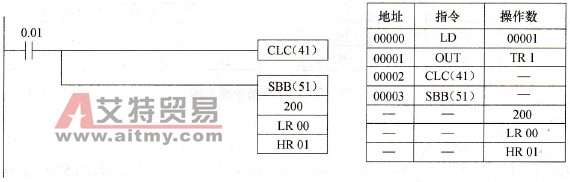

    【例8-26】  图8-85显示了一个4位数减法。如果0001为ON，把LR 00和CY的内容从IR 02的内容中减去，并把结果放到HR 01中。如果结果为负则CY置ON。如果使用正常的数据，一个负的结果  （带符号二进制）必须用NEG（-）把它转换为正常的数据。

    图8-85    SBB(51)指令的使用

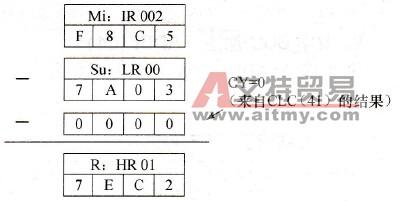

    【例8-27】  在下面的情况中，LR 00（#7A03）和CY的内容从IR 002(F8C5)中减去。由于结果为正，CY是0；如果结果为负，CY应被设为1。对于正常（不带符号）数据，结果字必须转换为它的二进制补码形式，如图8-86所示。

    图8-86    二进制减法实例

    对于带符号二进制的计算，UF和OF标志的状态指示结果是否超出带符号的二进制数据范围(-32768(8000)~+32767(7FFF))。
