CPM2A系列PLC的比例转换(SCL(66))指令

    图8-65为SCL(66)指令梯形图。SCL( 66)用于将一个4位十六进制数值线性转换到一个4位BCD值。与BCD(24)不同，它仅将一个4位十六进制数转换到一个等值的4位BCD( Shex→SBCD)数，而SCL( 66)按照一个对应指定线性关系转换到一个十六进制数值。变换的线性关系由参数字P1~P1+3指定的两点决定。

    图8-65    SCL( 66)指令梯形图

    S必须是BCD码。P1~P1 +3必须在同一数据区域。DM 6144~ DM 6655不能用于P1~P1 +3或R。

    当执行条件置OFF时，SCL( 66)不执行；当执行条件置ON时，SCL(66)把S中的4位十六进制值沿由点( P1，P1 +1)和点(P1+2，P1 +3)定义的线转换为4位BCD值，并把结果放入R中。结果将被近似为离其最近的整数。如果结果小于0000，于是0000被写入R中；如果结果大于9999，于是9999被写入R中。

    表8-2显示了参数字的功能和范围。

    表8-2    参数字的功能和范围

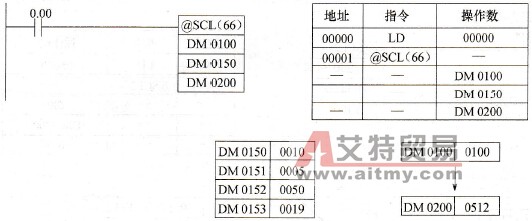

    【例8-17】  图8-66中，  当0000置ON时，按照DM 0150～DM 0153中的参数，DM 0010中的BCD源数据（#0100）被转换为十六进制。于是结果(#0512)被写入DM 0200中。

    图8-66    SCL(66)指令的使用
