CPM2A系列PLC的双字BCD减法(SUBL(55))指令

    图8-91为SUBL( 55)指令梯形图。

    图8-91    SUBL(55)指令梯形图

   DM 6144~ DM 6655不能用于R。

    当执行条件为OFF时，SUBL(55)不执行；当执行条件为ON时，SUBL(55)把CY和8数字值Su和Su+1的内容从8数字值Mi和Mi+1中减去，并把结果存入R和R+1中。如果结果为负数，CY被置位且实际结果的十进制补码存入R中。为了将十进制补码转换成真值，将0减去R中的内容。因为一个8位数常数不能直接输入，使用BSET(71)指令来产生一个8位数常数。

    对标志位的影响：

    ·ER：Mi、Mi+1、Su或Su+1非BCD码。

    ·间接寻址字DM不存在（字*DM中的内容非BCD码，或者DM区域已经超出了范围）。

    ·CY：当结果为负数时置ON，也就是说，Mi小于Su。

    ·EQ：当结果为0时置ON。

    【例8-29】  图8-92中内容的减法与单字减法非常相似。然而，此例中，必须用BSET(71)来清除DM 0000和DM 0001的内容，从而，一个负数的结果可以从0减去（输入一个8位数常数是不可能的）。

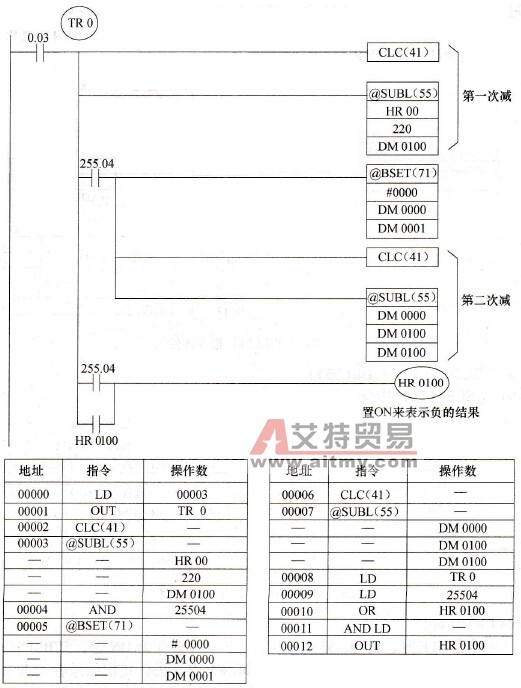

    图8-92    SUBL(55)指令的使用
