CPM2A系列PLC的传送( TXD(48))指令

来源:艾特贸易2017-06-05

简介图 8-111 为 TXD(48) 指令梯形图。 图 8-111 TXD(48) 指令梯形图 当执行条件为 OFF 时,不执行 TXD(48) ;当执行条件为 ON 时, TXD(48) 从字 S ~ S+( N/2)-1 中读取 N 个字节数据,将其转换为 ASCII 码,

    8-111TXD(48)指令梯形图。

TXD(48)指令梯形图

    8-111    TXD(48)指令梯形图

    当执行条件为OFF时,不执行TXD(48);当执行条件为ON时,TXD(48)从字SS+( N/2)-1中读取N个字节数据,将其转换为ASCII码,并通过指定端口输出数据。主机连接模式与RS-232C模式中的TXD(48)指令的操作是不相同的,因此将分别对其进行介绍。

   (1) Host link模式

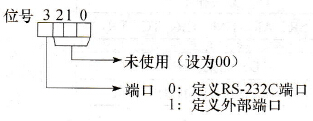

    N必须是#0000~ #0061之间的BCD码(即最多可有122字节的ASCII码)。控制字C的值决定由哪个端口输出数据,如图8-112所示。

   (2) RS-232C模式

    N必须是#0000~#0256之间的BCD码。控制字C的值决定由哪个端口输出数据以及数据写入存储器时的顺序。

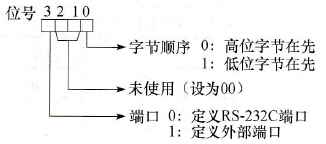

    控制字C的值决定从哪个端口读取数据及数据写入存储器时的顺序,如图8-113所示。

控制字C的值

    8-112    控制字C的值

读取数据及数据写入存储器时的顺序

    8-113    读取数据及数据写入存储器时的顺序

    SS+(N/2)-1中读取指定个数的字节,将其转换为ASCII码,并通过指定端口传送。

    C中的位00时,源数据中的字节以如下顺序传送:12345678;当C中的位01时,源数据中的字节以如下顺序传送:21436587
