CPM2A系列PLC的求反(COM(29))指令

来源：艾特贸易2017-06-05

简介图 8-95 为 COM(29) 指令梯形图。图 8-95 COM(29) 指令梯形图 DM 6144~ DM 6655 不能用于 Wd 。当执行条件为 OFF 时， COM(29) 不执行；当执行条件为 ON 时， COM (29) 将 Wd 内所有 ON 位清零，将所有

图8-95为COM(29)指令梯形图。

COM(29)指令梯形图

图8-95 COM(29)指令梯形图

DM 6144~ DM 6655不能用于Wd。

当执行条件为OFF时，COM(29)不执行；当执行条件为ON时，COM (29)将Wd内所有ON位清零，将所有OFF位置ON。

如果COM(29)以非微分的形式使用，每个周期将计算Wd的补码。如果使用(@COM (29))微分形式或将COM(29)与DIFU(13)或DIFD( 14)结合使用，补码计算仅做一次。

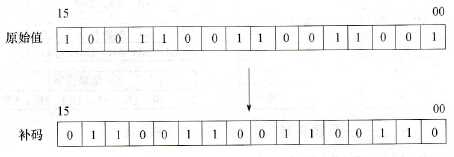

【例8-30】图8-96为求反指令举例。

求反指令的使用

图8-96 求反指令的使用
