CPM2A系列PLC的逻辑与(ANDW(34))指令
来源：艾特贸易2017-06-05
简介图 8-97 为 ANDW( 34) 指令梯形图。 图 8-97 ANDW( 34) 指令梯形图 DM 6144 ～ DM 6655 不能用于 R 。 当执行条件为 OFF 时， ANDW( 34) 不执行；当执行条件为 ON 时， ANDW( 34) 对 L1 和 L2 的内容逐位的进
图8-97为ANDW( 34)指令梯形图。
图8-97 ANDW( 34)指令梯形图
DM 6144～DM 6655不能用于R。
当执行条件为OFF时，ANDW( 34)不执行；当执行条件为ON时，ANDW( 34)对L1和L2的内容逐位的进行逻辑与操作，并把结果存入R中。

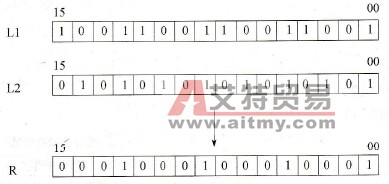

【例8-31】 图8-98为逻辑与指令的举例。
图8-98 逻辑与指令的使用
