CPM2A系列PLC的异或非(XNRW(37))指令
来源：艾特贸易2017-06-05
简介图 8-103 为 XNRW(37) 指令梯形图。 图 8-103 XNRW(37) 指令梯形图 DM 6144 ～ DM 6655 不能用于 R 。 当执行条件为 OFF 时， XNRW( 37) 不执行；当执行条件为 ON 时， XNRW( 37) 对 L1 和 L2 的内容逐位的进
图8-103为XNRW(37)指令梯形图。
图8-103 XNRW(37)指令梯形图
DM 6144～DM 6655不能用于R。
当执行条件为OFF时，XNRW( 37)不执行；当执行条件为ON时，XNRW( 37)对L1和L2的内容逐位的进行逻辑异或非操作，并把结果存入R中。

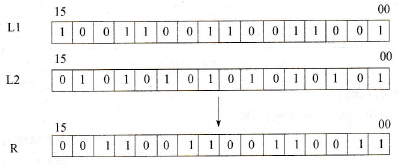

【例8-34】 图8-104为异或非指令的举例。
图8-104 异或非指令的使用
