CPM2A系列PLC的传送(MOV(21))指令

来源：艾特贸易2017-06-05

简介图 8-1 为 MOV(21) 指令梯形图。当执行条件为 OFF 时， MOV(21) 不执行；当执行条件为 ON 时， MOV(21) 把 S 的内容拷贝到 D 中。图 8-1 MOV(21) 指令梯形图对标志位的影响： · ER ：间接寻址字

图8-1为MOV(21)指令梯形图。当执行条件为OFF时，MOV(21)不执行；当执行条件为ON时，MOV(21)把S的内容拷贝到D中。

MOV(21)指令梯形图

图8-1 MOV(21)指令梯形图

对标志位的影响：

·ER：间接寻址字DM不存在（字*DM中的内容非BCD码，或者DM区域已经超出了范围）。

·EQ：当所有的0都被传送到D时置ON。

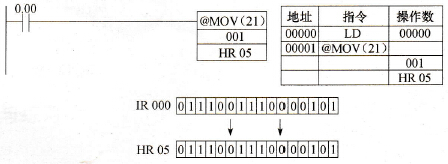

【例8-1】图8-2显示当IR 00000从OFF到ON变化时，@MOV( 21)被用来把IR 0001中的内容复制到HR 05。

传送指令的使用

图8-2 传送指令的使用
