CPM2A系列PLC的传送非(MVN(22))指令

来源：艾特贸易2017-06-05

简介图 8-3 为 MVN(22) 指令梯形图。当执行条件为 OFF 时， MVN (22) 不执行。当执行条件为 ON 时， MVN( 22) 把 S （指定字或四位数字十六进制常数）中的内容取反后传送到 D 中，也就是说，对于

图8-3为MVN(22)指令梯形图。当执行条件为OFF时，MVN (22)不执行。当执行条件为ON时，MVN( 22)把S（指定字或四位数字十六进制常数）中的内容取反后传送到D中，也就是说，对于S中每一个ON位，D中的对应位置OFF，而对于S中每一个OFF位，D中的对应位置ON。

MVN(22)指令梯形图

图8-3 MVN(22)指令梯形图

对标志位的影响：

·ER：间接寻址字DM不存在（字*DM中的内容非BCD码，或者DM区域已经超出了

范围）。

·EQ：当所有的0都被传送到D时置ON。

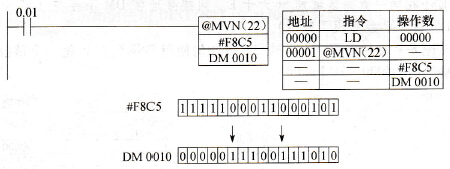

【例8-2】图8-4显示当IR 00001从OFF到ON变化时，@MVN( 22)被用来把#F8C5的反码复制到DM 0010。

非传送指令的使用

图8-4 非传送指令的使用
