CPM2A系列PLC的数据译码器(MLPX(76))指令

    图844为MLPX(76)指令梯形图。

    图8-44    MLPX(76)指令梯形图

   Di的最右两个数字中每一个必须在0与3之间。

    所有结果字必须在相同数据区域。

   DM 6144～DM 6655不能用于R。

    当执行条件为OFF时，MLPX( 76)不执行。当执行条件为ON时，MIPX( 76)把S中的四位十六进制数字转换为0～15的十进制数值，每一位数值用于指示位( bit)的位置。对应于每个转换数值的位在结果字中变为ON。如果指定多于一个数位，则在每一个以R开始的连续字中有一个位将变为ON。

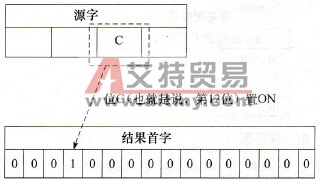

    图8-45是S的数位1的一位数译码操作的一个例子，也就是说，这里Di为0001。

    将要转换的第一个数位和字数在Di中指定。如果被指定的数字超过S中剩余的数字（从指定的第一个数字开始计数），剩余的数字将返回到S的起始值开始取。需要存储转换结果（R加上将要转换的字数）的最后一个字必须在与R相同的数据区域中。例如，如果转换两个数字，不能指定数据区域的最后一个字地址；如果转换三个数字，不能指定数据区域的最后第二个字地址。

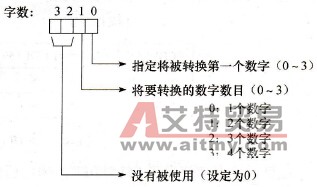

   Di的数位指定如图8-46所示。

    图8-45    S的数位1的一位数译码操作

    图8-46    Di的数位

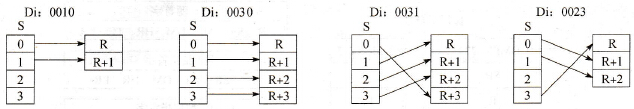

    下面是Di值和数字到字的一些转换例子，它们的结果如图8-47所示。

    图8-47    Di值和数字到字的转换

    对标志位的影响：

    ·ER：没定义数位指定字，或R+数字的数目超出了数据区域。

    ·间接寻址字DM不存在（字*DM中的内容非BCD码，或者DM区域已经超出了范围）。

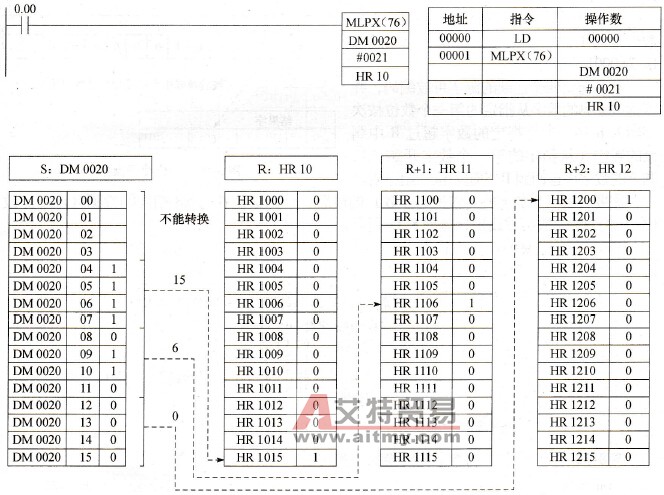

    【例8-12】  图8-48中，把DM 0020中的1～3位的数据转换到位的位置并且在由HR 10起始的三个连续字对应位变ON。数位0不转换。

    图8-48    数据译码器的使用
