CPM2A系列PLC的数据编码器(DMPX(77))指令

    图8-49为DMPX(77)指令梯形图。

   Di的最右两个数字中的每一个必须在0与3之间。

    所有结果字必须在相同数据区域。

   DM 6144~ DM 6655不能用于SB、R或Di。

    图8-49    DMPX(77)指令梯形图

    当执行条件为OFF时，DMPX(77)不执行。当执行条件为ON时，DMPX( 77)决定了S中ON位的最高位位置，把它编码成对应于最高ON位号的单字十六进制值，然后，把十六进制值传送到R中指定数位。接收结果的数位在Di中指定，将要编码的字数也在Di中指定。

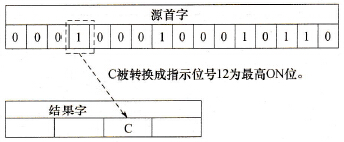

    图8-50是一位编码操作，结果送R的数位号为1的一个例子，也就是说，这里Di为0001。

    图8-50    一位编码操作

    从S起，四个连续的源字可被编码，并将这些编码的数字从指定的第一个数位按次序写入R中。如果指定的数字超过R中剩余的数字（从指定的第一个数字开始计），剩余的数字将返回到R的起始位开始存放。

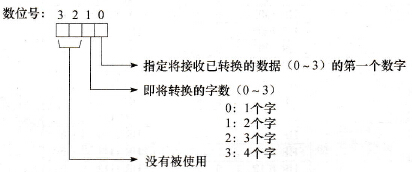

    需要转换（S加上将要转换的字数）的最后一个字必须在与SB相同的数据区域中。数位指定字Di的数字被设定，如图8-51所示。

    图8-51    数位指定字Di的数字设定

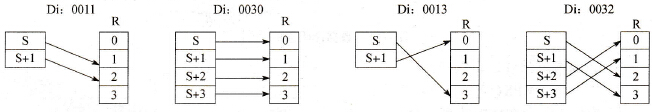

    图8-52是Di值和字到数字的转换的一些例子。

    图8-52    Di值和字到数字的转换

    对标志位的影响：

    ·ER：没有定义数位指定字，或S+数字的数目超出了一个数据区域。源字的内容是0。

    ·间接寻址字DM不存在（字*DM中的内容非BCD码，或者DM区域已经超出了范围）。

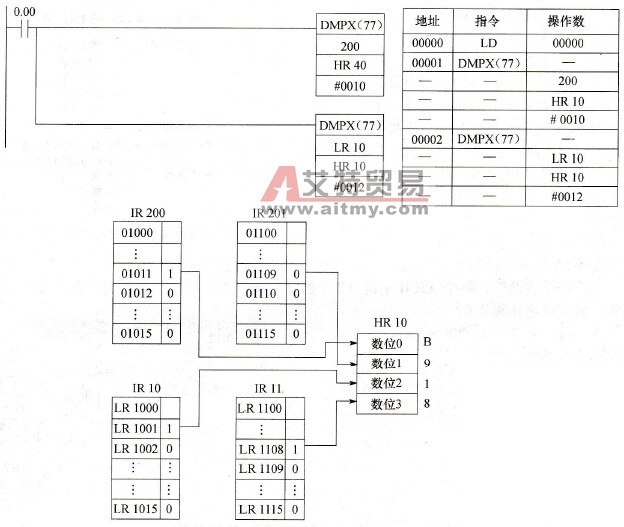

    【例8-13】  在图8-53中，当00000为ON时，把IR字200和201编码给由HR 10的最开始的两个字，然后把LR 10和11编码给HR 10的最后两个数字。  虽然每个源字的位状态没有表示出来，可以假想，所给出带状态1(ON)的位是字中ON位的最高位。

    图8-53    数据编码器的使用
