CPM2A系列PLC的单字分配(DIST(80))指令

    DIST( 80)能用作单字分配或根据控制字C的内容用于堆栈操作。其梯形图如图8-9所示。

    图8-9    DIST( 80)指令梯形图

    当C的第12～15位为0~8数值时，DIST( 80)可用于单字分配操作。整个C的内容指定一个偏移量，偏移量Of(BCD码0000~ 2047)。

    当执行条件为OFF时，DIST( 80)不执行；当执行条件为ON时，DIST( 80)把S的内容复制到DBs+Of，也就是说，Of是被加到DBs来决定目的字的地址。

    ①DBs和DBs+ Of必须在同一数据区域并且不能在DM 6144~ DM 665之间。

    ②IR 000~ IR 019或IR 000~ IR 049与IR 200~ IR 255被看作不同的数据区。在整个源数据区中必须使用其中的一块或其他的数据区，如果地址中包含了以上两块IR地址的话，将会有一个错误发生。

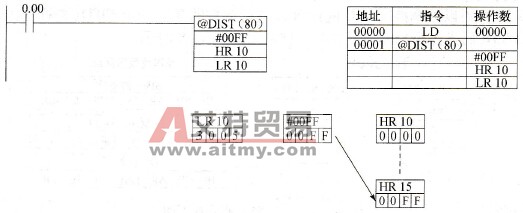

    【例8-4】  图8-10显示如何使用DIST( 80)来把#OOFF复制到HR 10 +Of。LR 10的内容是#3005，因此，当IR 0000为ON时，#00FF被复制给HR 15(HR10+5）。

    图8-10    单字分配指令的使用

    当C的第12~15位为9时，DIST( 80)能用作堆栈操作。C的另三位指定堆栈(BCD码：000~ 999)中的字数。DBs的内容是堆栈的指针：

    当执行条件为OFF时，DIST( 80)不执行；当执行条件为ON时，DIST( 80)把S的内容复制到DBs +1 +DBs的内容中。换句话说，1和DBs的内容被加到DBs中来决定目的字地址。然后，DBs的内容加1。

    ①除非使用指令微分形式(@DIST(80))或将DIST( 80)与DIFU(13)或结合使用，否则DIST( 80)会在每个周期中执行。

    ②在使用DIST( 80)进行堆栈操作之前，一定要对堆栈指针初始化。

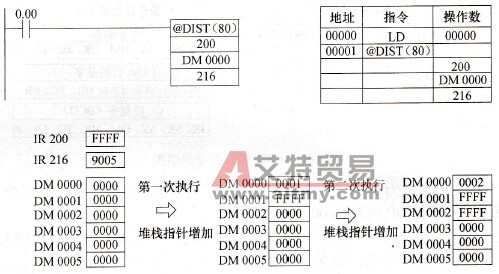

    【例8-5】  图8-11显示如何使用DIST（80）在DM 0001与DM 0005之间创建堆栈。DM 0000起堆栈指针的作用。

    图8-11    DIST(80)在DM 0001与DM 0005之间创建堆栈

    对标志位的影响：

    ·ER：控制字中的偏移量或堆栈长度非BCD码。

    ·间接寻址字DM不存在。（字*DM中的内容非BCD码，或者DM区域已经超出了范围）。

    ·堆栈操作期间，堆栈指针加1后的值超出了堆栈的长度。

    ·EQ：当S的内容为0时置ON，否则置OFF。
