CPM2A系列PLC的ASCII转换(ASC(86))指令

    ASC(86)指令梯形图如图8-54所示。

    图8-54    ASC(86)指令梯形图

   Di必须在下面给定值的范围内。

    所有结果字必须在相同数据区域。

   DM 6144~ DM 6655不能用于R。

    当执行条件位OFF时，ASC( 86)不执行；当执行条件为ON时，ASC( 86)把S指定的数字转换成对应的8位ASCII码并把它放入从D起始的目的字中。

    部分或所有S中的数字可按次序从被指定的第一个数字开始转换。在Di中定义第一个数字，将要转换的数字字数，和D的一半内容（将被接收的第一个ASCII码）。如果多个数字被指定，它们将从被指定的D的一半开始按次序存放，每个需要两个数字；如果指定的数字多于S中剩余的数字（从指定的第一个数字开始计），后面的数字将回到S的起始处再开始使用。

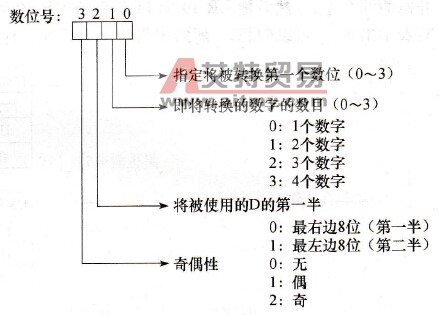

   Di的数字设定如图8-55所示。

    图8-55    Di的数字设定

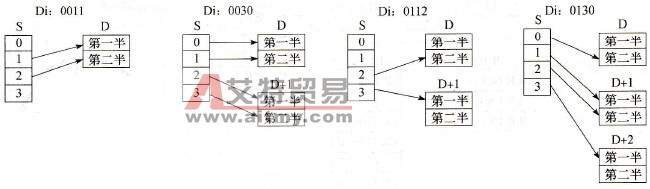

    图8-56是Di值和4位二进制到8位ASCII码转换的例子。

    不管奇性或偶性，每个ASCII字符（2个数字）的最左位能被自动调整。如果指定无奇偶性，最左位将始终为0。

    图8-56    Di值和4位二进制到8位ASCII码转换

    当指定为偶性时，最左位将被自动调整，使ON的总数为偶数，例如，当调整为偶性时，ASCII“31”(00110001)将为“B1”（10110001：奇偶位置ON来创造偶数个ON位）；ASCII“36”(00110110)将是“36”（00110110：奇偶位置OFF，因为ON位的数目已经是偶数）。奇偶位的状态不影响ASCII码的意义。

    当被分配为奇性时，最左位将被自动调整，使ON位的总数目为奇数。

    对标志位的影响：

    ·ER：不正确的数位指定字或超出了目标数据区域。

    ·间接寻址字DM不存在（字*DM中的内容非BCD码，或者DM区域已经超出了范围）。
