CPM2A系列PLC的ASCII转十六进制(HEx(-))指令

    图8-57为HEX（-）指令梯形图。

    Di必须在下面给定值的范围内。

    所有源字必须在相同数据区域。源字中的字节必须包含对应十六进制值的ASCII代码，也就是说，30～39(0～9)或41～46(A~F)。

   DM 6144～DM 6655不能用于D。

    图8-57    HEx( -)指令梯形图

    当执行条件为OFF时，HEX（-）不执行；当执行条件为ON时，HEX（-）把源字中指定的ASCII码的字节转换成对应的十六进制并存入D中。

    从S指定的第一个字节起，可达四个ASCII码被转换。然后，将被转换的十六进制数在D中从指定位起按序存放。在Di中定义第一个字节（最右或最左的8位），将要转换的字节数，和D的数位（将接收第一个十六进制数）。如果多个字节被指定，它们可以从指定的S的一半开始，到S+1和S+2按序转换。

    如果指定的数字多于D中剩余的数字（从指定的第一个数字开始计），后面的数字将回到D的起始处再开始使用。D中未收到转换数据的数位，其内容不变。

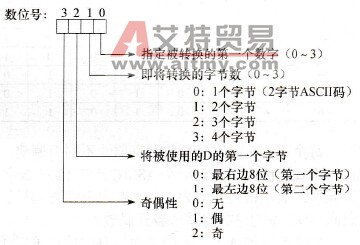

   Di的数字设定如图8-58所示。

    图8-58    Di的数字设定

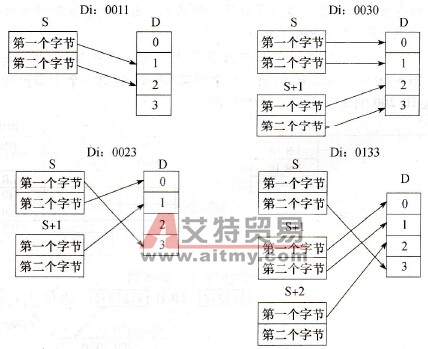

    图8-59是Di值和8位ASCII到4位十六进制转换的例子。

    图8-59    Di值和8位ASCII到4位十六进制转换

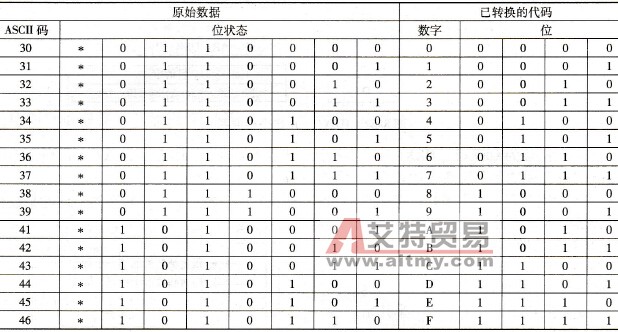

    表8-1显示转换前的ASCII码和转换后的十六进制值。

    表8-1    转换前的ASCII码和转换后的十六进制值表

    每个ASCII码的最左位因奇偶性不同而调整。

    不管奇性或偶性，每个ASCII字符（2个数字）的最左位能被自动调整。如果定义为无奇偶性，最左位将始终为0。如果为奇性或偶性，每个ASCII字符的最左位将被自动调整，因此，ON位的总数将是奇数或偶数。

    如果S中的ASCII码奇偶性与Di中指定的奇偶性不一致时，ER标志(SR 25503)将变ON，且该指令不会执行。

    对标志位的影响：

    ·ER：不正确的数位指定字或超出了目标数据区域。源字不包含能转换为十六进制值（范

    围从0~9或A～F）的ASCII数据。

    ·间接寻址字DM不存在（字*DM中的内容非BCD码，或者DM区域已经超出了范围）。

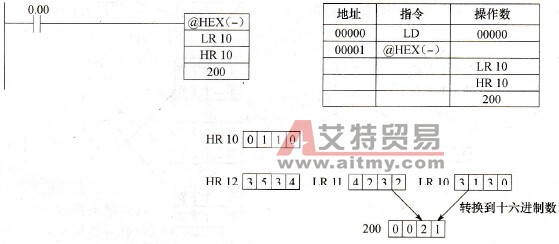

    【例8-14】  图8-60中，LR 10的第二个字节和LR 11的第一个字节被转换为十六进制值并且这些值被写入IR 200的第一个和第二个字节中。

    图8-60    ASCII转换为十六进制指令的使用
