CPM2A系列PLC的可逆移位寄存器(SFTR(84))指令

    图8-35为SFTR(84)指令梯形图。

    图8-35    SFTR(84)指令梯形图

   St和E必须在相同的数据区域，并且E必须大于或等于St。

   DM 6144~DM 6655不能用于C、St或E。

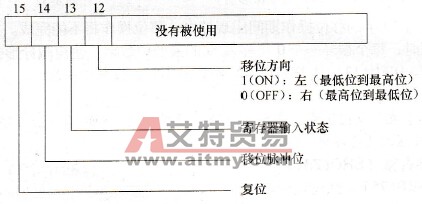

   SFTR( 84)用于创建一个单字或多字的可向左或向右移位的移位寄存器。为创建一个单字寄存器，给St和E指定相同的字。控制字提供移位方向、寄存器的输入状态、移位脉冲和复位输入。控制字分配如图8-36所示。

    图8-36    控制字分配

    只要复位位是OFF且第14位是ON，SFTR( 84)在ON执行条件下执行时，移位寄存器中的数将沿第12位指示的方向移动一位，移出一位到CY且第13位的状态移位到寄存器的另一末端位。如果SFTR( 84)在一个OFF执行条件下执行或SFTR (84)在第14位是OFF时执行，移位寄存器将保持不变。如果SFTR( 84)在ON执行条件和复位位（第15位）为ON状态下执行时，整个移位寄存器和CY将被设定为0。

    对标志位的影响：

    ·ER：字St和E在不同的区域，或St大于E。间接寻址字DM不存在（字*DM中的内容

    非BCD码，或者DM区域已经超出了范围）。

    ·CY：接收St的第00位或E的第15位的状态，接收状态依赖于移位方向。

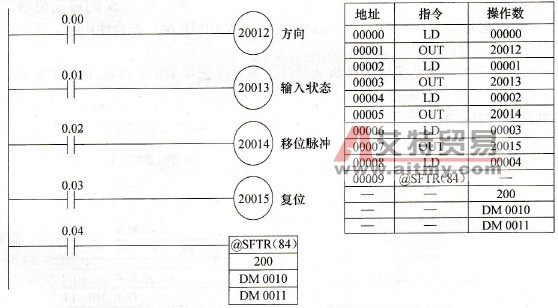

    【例8-10】  图8-37中IR 00000，IR 00001、IR 00002和IR 00003用于控制@SFTR(84)中使用的C控制位。移位寄存器在DM0010中，并且它由IR 00004来控制。

    图8-37    可逆移位寄存器的使用
