CPM2A系列PLC的小时到秒(SEC(-))指令

    图8-61为SEC（-）指令梯形图。

    S和S+1必须在相同数据区域；R和R+1必须在相同数据区域；S和S+1必须是BCD并且必须是小时/分钟/秒的合适的格式。

    图8-61    SEC（-）指令梯形图

   DM 6144～DM 6655不能用于R。

   SEC（-）用于把含有小时/分钟/秒单位的时间转换为仅用秒表示的对应时间。对于源数据，秒在S的第00～07位中定义，分钟在S的第08～15位中定义。

    小时在S+1中定义。于是，时间的最大值为9999小时、59分、59秒。

    结果输出到R～R+1。可获得最大值为35999999秒。

    对标志位的影响：

    ·ER：S和S+1或R和R+1不在同一数据区域。S和/或S+1内容不是BCD。分钟和/或

    秒超过59。

    ·间接寻址字DM不存在。（字*DM中的内容非BCD码，或者DM区域已经超出了范围）。

    ·EQ：当结果为0时置ON。

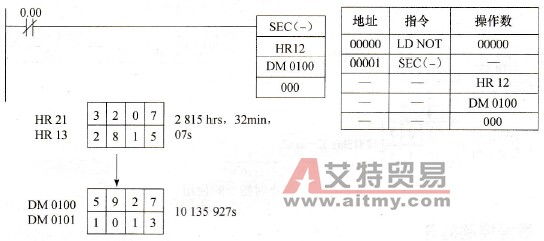

    【例8-15】  当00000为OFF时（也就是说，当执行条件置ON时），下面的指令将HR 12和HR 13中的小时，分钟和秒的时间转换为以秒表示的相应时间，并且把结果存人DM 0100和DM 0101中，如图8-62所示。

    图8-62    小时到秒指令的使用
